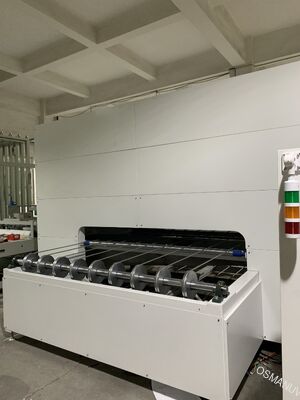

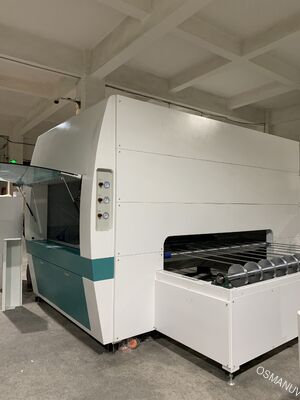

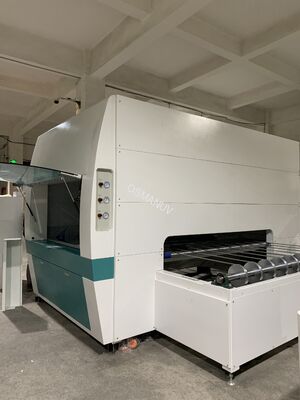

High-Speed Automated Spray Coating Line for Furniture Panels 5-20 m/min Produksi dengan konfigurasi pistol yang dapat disesuaikan untuk MDF & Particleboard

 Jalur Pelapisan Semprot Otomatis Berkecepatan Tinggi untuk Panel Furnitur – Produksi 5-20 m/menit dengan Konfigurasi Pistol yang Dapat Disesuaikan untuk MDF & Papan Partikel

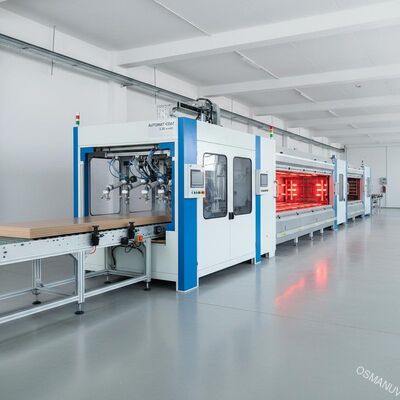

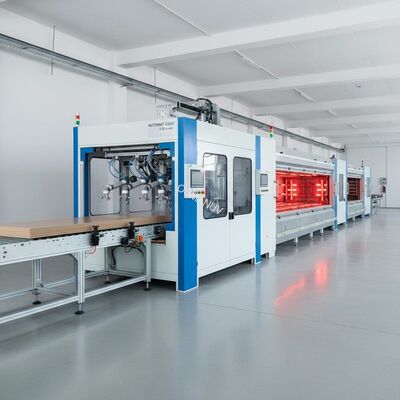

Komposisi Jalur Produksi

Jalur Produksi Pelapisan Semprot Otomatis kami untuk panel furnitur adalah sistem modular yang terintegrasi penuh, dirancang untuk penyelesaian permukaan berkelanjutan dan berkualitas tinggi. Komposisi jalur produksi standar termasuk:Konveyor Umpan Otomatis:

1.  Konveyor rol atau sabuk untuk pengumpanan panel yang mulus.Unit Penghilang Debu & Ionisasi:

2.  Rol sikat + pisau udara untuk membersihkan permukaan panel dan menghilangkan statis untuk adhesi pelapisan yang optimal.Roller Coater Presisi / Ruang Pelapisan Semprot:

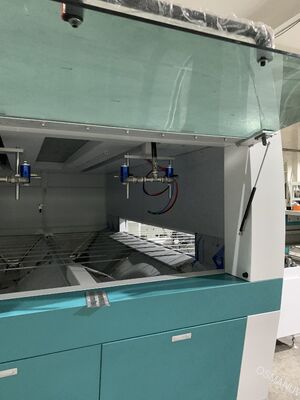

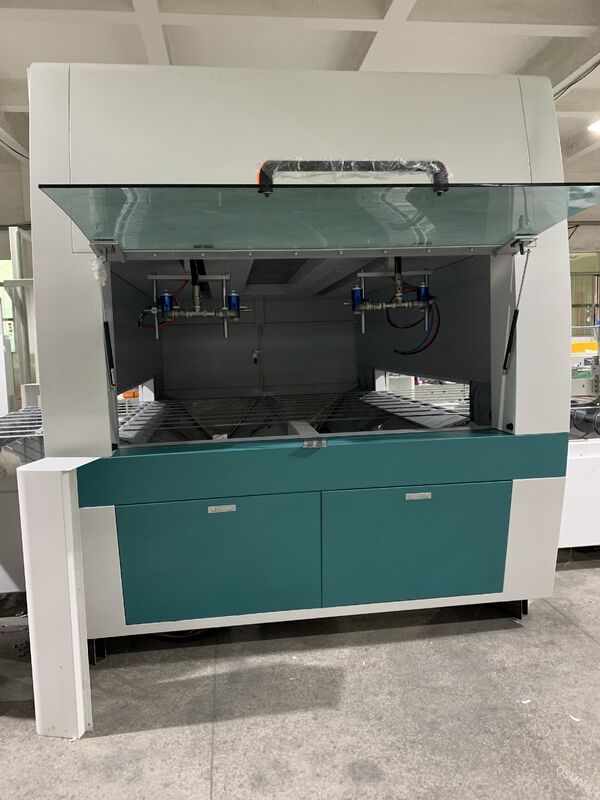

3.  Dilengkapi dengan pistol semprot bolak-balik (2-8 pcs) untuk aplikasi primer, topcoat, atau pelapis UV yang seragam.Sistem Pasokan & Sirkulasi Cat:

4.  Pompa diafragma pneumatik dengan regulator tekanan presisi dan tangki cat stainless steel (20-40L).Terowongan Perataan:

5.  Memungkinkan panel yang dilapisi mengalir keluar untuk permukaan yang lebih halus sebelum pengeringan.Oven Pengeringan/Pengawetan:

6.  Terowongan pengeringan IR modular atau pengawetan UV dengan kontrol suhu zona (ambient hingga 120°C).Bagian Pendingin Udara:

7.  Pendinginan udara paksa untuk mengurangi suhu panel setelah pengeringan.Unit Bongkar & Tumpuk Otomatis:

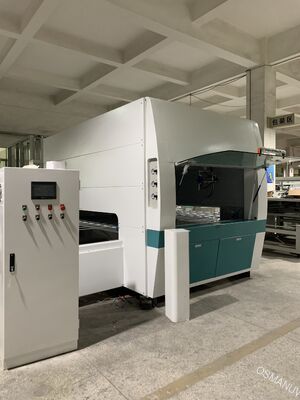

8.  Mengumpulkan panel jadi untuk pengemasan.Panel Kontrol PLC Terpusat:

9.  HMI layar sentuh (Mitsubishi/Delta) mengontrol kecepatan jalur, parameter semprot, suhu, dan penyimpanan resep.Catatan: Konfigurasi jalur—termasuk jumlah pistol semprot, panjang oven, dan tata letak konveyor—sepenuhnya

dapat disesuaikanTabel berikut menguraikan spesifikasi untuk konfigurasi standar. Deskripsi Produk

Jalur Produksi Pelapisan Semprot Otomatis kami adalah sistem penyelesaian berkelanjutan yang sangat efisien, yang direkayasa khusus untuk menerapkan lapisan permukaan yang seragam pada panel furnitur datar seperti MDF, papan partikel, kayu lapis, kayu solid, dan papan komposit. Sangat ideal untuk primer, lapisan dasar, topcoat, cat yang dapat diawetkan UV, dan pelapis berbasis air.

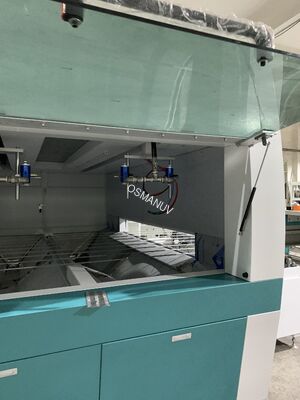

Sistem ini menggunakan mekanisme semprot bolak-balik dengan beberapa pistol semprot presisi tinggi yang dipasang pada rel yang digerakkan servo. Pistol bergerak maju mundur melintasi permukaan panel saat panel bergerak pada konveyor kecepatan variabel. Ini memastikan cakupan lengkap dengan tumpang tindih yang dapat disesuaikan dan penyemprotan berlebih minimal. Sistem pasokan cat memiliki stabilisasi tekanan dan sirkulasi opsional untuk viskositas dan aliran yang konsisten.

Setelah penyemprotan, panel melewati terowongan perataan untuk aliran lapisan, kemudian memasuki oven pengeringan/pengawetan modular. Lampu IR atau udara panas menyediakan pemanasan zona (ambient hingga 120°C) untuk mengawetkan lapisan dengan cepat. Bagian pendingin udara membawa panel ke suhu penanganan sebelum penumpukan otomatis.Keunggulan utama meliputi:Kecepatan produksi tinggi

 (hingga 20 m/menit)

Ketebalan lapisan seragam

•  (5-50 mikron dapat disesuaikan)Pengurangan limbah cat

•  (penghematan hingga 30% vs. penyemprotan manual)Kualitas konsisten

•  dengan pengulangan yang dikontrol PLCJalur ini

• sepenuhnya dapat disesuaikan untuk menangani berbagai ukuran panel, jenis pelapisan, dan kapasitas produksi, dari model entry-level hingga jalur berkecepatan tinggi yang sepenuhnya otomatis.

Parameter TeknisTabel berikut menguraikan spesifikasi untuk konfigurasi standar. Kustomisasi ekstensif

 tersedia untuk memenuhi dimensi panel unik Anda, bahan pelapis, dan target throughput.

ParameterModel Standar A (misalnya, OSM-AS-1300)Model Berkecepatan Tinggi B (misalnya, OSM-AS-2000)

 MDF, papan partikel, kayu lapis, panel kayu solid untuk lemari pakaian, lemari, meja, dan rak.

Panel Dekoratif:

•  Panel dinding, panel langit-langit, kulit pintu, dan wainscoting.Lantai Rekayasa:

•  Primer dan topcoat dari komposit kayu plastik (WPC) atau lantai kayu solid.Lemari Dapur & Vanity Kamar Mandi:

•  Menerapkan primer, lapisan dasar, dan topcoat UV untuk ketahanan kelembaban.Furnitur Kantor:

•  Meja, panel partisi, dan unit penyimpanan.Alat Musik & Barang Kerajinan:

•  Panel datar untuk gitar, speaker, dan kerajinan dekoratif.Kustomisasi

• Kami memahami bahwa setiap pabrik furnitur memiliki ukuran panel, persyaratan pelapisan, dan tata letak produksi yang unik. Oleh karena itu, jalur pelapisan semprot otomatis kami sangat dapat disesuaikan

:

Lebar Kerja:Dapat Disesuaikan dari 650mm hingga 2500mm agar sesuai dengan lebar panel maksimum Anda.

1. Konfigurasi Pistol Semprot:  Baja berlapis bubuk standar atau  jumlah pistol (2-12), panjang langkah bolak-balik, dan sudut pistol untuk pelapisan tepi atau pelapisan 5 sisi.

2. Jenis Konveyor:  Baja berlapis bubuk standar atau Sistem Pengeringan/Pengawetan:

3. Dapat Disesuaikan pilihan pengeringan IR, pengawetan UV, konveksi udara panas, atau kombinasi hibrida berdasarkan kimia pelapis Anda (berbasis air, berbasis pelarut, UV).

4. Zona Suhu:  Baja berlapis bubuk standar atau  jumlah zona pemanas dan profil suhu untuk pengeringan multi-tahap.

5. Sistem Pengiriman Cat:  Baja berlapis bubuk standar atau  dari tangki tekanan sederhana hingga sistem sirkulasi penuh dengan kontrol viskositas otomatis dan pembilasan perubahan warna.

6. Tingkat Otomatisasi:  Baja berlapis bubuk standar atau Pemulihan Knalpot & Overspray:

7. Dapat Disesuaikan tirai air atau sistem filter kering untuk memenuhi peraturan lingkungan setempat.

8. Meja Umpan/Keluar:  Baja berlapis bubuk standar atau  panjang dan tinggi untuk berintegrasi dengan konveyor atau sistem penumpukan yang ada.

9. Konstruksi Material:  Baja berlapis bubuk standar atau dapat disesuaikan

10.  stainless steel (SUS 304) untuk area basah atau lingkungan ruang bersih.Fitur Rel yang digerakkan servo dengan langkah, kecepatan, dan tumpang tindih yang dapat disesuaikan memastikan cakupan yang merata pada panel dengan lebar yang bervariasi.

Efisiensi Transfer Tinggi:

•  Pistol HVLP atau otomatis presisi meminimalkan penyemprotan berlebih, menghemat 20-30% cat dibandingkan dengan penyemprotan manual.Kontrol Presisi PLC:

•  Simpan hingga 100 resep untuk ukuran panel dan jenis pelapisan yang berbeda; peralihan satu sentuhan mengurangi waktu henti.Sirkulasi Cat Otomatis:

•  Sistem sirkulasi opsional menjaga viskositas yang konsisten dan mencegah pengendapan pigmen untuk hasil akhir berkualitas tinggi.Kontrol Pengeringan Zona:

•  Kontrol suhu independen untuk setiap zona IR atau UV memastikan pengawetan optimal tanpa gosong atau kurang mengawetkan.Desain Hemat Energi:

•  Panel oven berinsulasi dan mode idle otomatis mengurangi konsumsi energi selama jeda produksi.Perubahan Warna Cepat:

•  Sistem pembilasan opsional untuk pembersihan cepat antar perubahan warna (5-10 menit).Keamanan Komprehensif:

•  Tombol berhenti darurat, perlindungan beban berlebih motor, perlindungan suhu berlebih, dan interlock keselamatan pada pintu akses.Perawatan Mudah:

•  Desain modular memungkinkan akses cepat ke pistol semprot, pompa, dan filter untuk pembersihan dan penggantian.Lingkungan Bebas Debu:

•  Ruang semprot tertutup dengan kipas pembuangan dan pengumpulan penyemprotan berlebih menjaga kondisi kerja yang bersih.Dukungan dan Layanan

• Konsultasi Pra-Penjualan: Kami menganalisis spesifikasi panel Anda, bahan pelapis, dan target produksi untuk merekomendasikan konfigurasi jalur

kustom

•  yang optimal.Pengujian Sampel:A: Untuk panel datar, pistol bolak-balik memberikan cakupan yang sangat baik. Untuk pelapisan tepi, kami menawarkan pistol yang dipasang di samping Desain Tata Letak:

•  Insinyur kami menyediakan gambar tata letak 2D/3D untuk lantai pabrik Anda, termasuk persyaratan listrik dan udara.Instalasi & Komisioning:

•  Pengaturan di lokasi, kalibrasi, dan integrasi dengan jalur produksi Anda yang ada oleh teknisi kami yang berpengalaman.Pelatihan Komprehensif:

•  Pelatihan langsung untuk operator dan staf pemeliharaan Anda tentang pengoperasian mesin, pemrograman resep, pembersihan, dan pemeliharaan preventif.Garansi:

•  12 bulan untuk seluruh mesin (suku cadang mekanis), 6 bulan untuk komponen listrik. Opsi garansi yang diperpanjang tersedia.Dukungan Jarak Jauh:

•  Dukungan teknis online 24/7 melalui telepon, email, WhatsApp, atau panggilan video.Suku Cadang:

•  Ketersediaan suku cadang asli yang terjamin dengan pengiriman cepat (2-7 hari melalui kurir udara).Pengemasan dan Pengiriman

• Pengemasan: Modul utama dibungkus dengan film peregangan dan busa penyerap guncangan, kemudian dikemas dalam peti kayu ekspor yang diperkuat

berukuran khusus

• . Semua peti tahan air dan bebas fumigasi (sesuai ISPM-15).Aksesori: Bagian kecil (pistol semprot, pompa, panel listrik) dikemas dalam kantong plastik tertutup dan karton berlapis busa.Pengiriman:

• Pelabuhan Muat: Shenzhen / Guangzhou / Shanghai, Cina (sesuai permintaan klien).

• Waktu Tunggu:

  •  Jalur standar: 20-30 hari kerja; Jalur kustom

  • : 30-45 hari kerja setelah konfirmasi pesanan dan persetujuan teknis.Metode Pengiriman: Tersedia melalui laut (FCL/LCL), angkutan udara, atau kurir ekspres untuk suku cadang.Ketentuan Pengiriman:

  •  FOB, CIF, CNF, DDP – dapat disesuaikan

  •  berdasarkan lokasi dan preferensi Anda.Dokumentasi:FAQ

• Q1: Jenis pelapis apa yang dapat diterapkan oleh jalur otomatis ini?A: Jalur ini kompatibel dengan sebagian besar pelapis kayu termasuk cat berbasis air, berbasis pelarut, dapat diawetkan UV, PU, NC, dan pengawetan asam. Pilihan pistol semprot, segel pompa, dan metode pengeringan dapat

disesuaikan

 berdasarkan kimia pelapis spesifik Anda.
Q2: Bisakah jalur ini menyemprot panel datar dan tepi profil?A: Untuk panel datar, pistol bolak-balik memberikan cakupan yang sangat baik. Untuk pelapisan tepi, kami menawarkan pistol yang dipasang di samping dapat disesuaikan

 atau modul penyemprotan tepi terpisah. Harap tentukan persyaratan pelapisan tepi Anda selama konsultasi.
Q3: Berapa banyak cat yang dapat saya hemat dibandingkan dengan penyemprotan manual?Q4: Berapa lama waktu yang dibutuhkan untuk mengganti warna?

A: Dengan sistem pembilasan otomatis opsional, perubahan warna dapat diselesaikan dalam 5-10 menit. Tanpa sistem pembilasan, pembersihan manual memakan waktu sekitar 15-20 menit.
Q5: Berapa waktu pengeringan tipikal untuk pelapis berbasis air?

A: Waktu pengeringan tergantung pada ketebalan lapisan, suhu, dan aliran udara. Dengan oven pengeringan IR kami pada suhu 60-80°C, pelapis berbasis air biasanya mengering dalam 2-5 menit. Kami dapat
menyesuaikan

 panjang oven dan zona suhu agar sesuai dengan kecepatan produksi yang Anda butuhkan.
Q6: Bisakah saya mengintegrasikan jalur ini dengan mesin pengawetan UV atau konveyor saya yang ada?A: Pembersihan harian nosel dan tutup udara direkomendasikan. Kami menyediakan jadwal pemeliharaan terperinci dan menyertakan alat pembersih dasar. Segel dan jarum pengganti tersedia sebagai suku cadang.menyesuaikan

 bagian umpan/keluar sesuai kebutuhan.
Q7: Pemeliharaan apa yang diperlukan untuk pistol semprot?A: Pembersihan harian nosel dan tutup udara direkomendasikan. Kami menyediakan jadwal pemeliharaan terperinci dan menyertakan alat pembersih dasar. Segel dan jarum pengganti tersedia sebagai suku cadang.Q8: Apakah Anda menawarkan pelatihan dan instalasi untuk pelanggan di luar negeri?

A: Ya. Kami menyediakan instalasi dan komisioning di lokasi oleh insinyur kami (biaya perjalanan ditanggung oleh pelanggan). Alternatifnya, kami menawarkan instalasi yang dipandu video dengan dukungan jarak jauh untuk mengurangi biaya. Pelatihan operator dapat dilakukan di lokasi atau melalui sesi video langsung.
Q9: Berapa periode garansi dan apa yang dicakupnya?

A: Garansi adalah 12 bulan sejak tanggal komisioning (atau 14 bulan sejak pengiriman, mana yang lebih dulu). Ini mencakup cacat manufaktur dan kegagalan dini komponen mekanis. Suku cadang habis pakai (nosel semprot, sabuk, filter) tidak tercakup. Komponen listrik memiliki garansi 6 bulan.
Q10: Bisakah jalur ini ditingkatkan nanti untuk kecepatan yang lebih tinggi atau fungsi tambahan?

A: Tentu saja. Desain modular memungkinkan peningkatan di masa mendatang seperti menambahkan lebih banyak pistol semprot, memperpanjang oven pengeringan, atau mengintegrasikan modul pengawetan UV. Silakan diskusikan rencana masa depan Anda dengan insinyur kami untuk jalur peningkatan yang
dapat disesuaikan

.
