Oven Pengering Gas Alam Kapasitas Tinggi Dua Tingkat untuk Pencetakan Pulp Industri
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OSMANUV |
| Sertifikasi: | ISO9001 |
| Nomor model: | OSM-DNG-1320 |
| Dokumen: | Natural Gas Drying Machine.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | KOTAK KAYU |
| Waktu pengiriman: | 30 ~ 40 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Perundingan |
|
Informasi Detail |
|||
| Catu daya: | 220V/380V/415V, 50HZ/60HZ | Lebar produk maks: | 1320mm |
|---|---|---|---|
| Pembayaran: | T/T | Kecepatan pelapisan: | dapat disesuaikan, 0,1-3 meter/menit |
| Nilai Otomatis: | Otomatis | Fungsi: | pengeringan dan dehidrasi |
| Bahan Pengering: | pakan, pupuk, dll. | Berat: | Bervariasi menurut model, biasanya dari 500 kg hingga 5000 kg |
| Menyoroti: | oven pengering cetakan pulp industri,pengering gas alam dua tingkat,mesin pengering industri berkapasitas tinggi |
||
Deskripsi Produk
Oven Pengeringan Gas Alam Dek Ganda Berkapasitas Tinggi untuk Pencetakan Pulp Industri
Komposisi Lini Produksi
Sistem pengeringan dengan ruang yang dioptimalkan ini meliputi:
- Konveyor Infeed Bermotor– kecepatan variabel, desain ringkas, dengan stasiun pemuatan produk manual atau otomatis

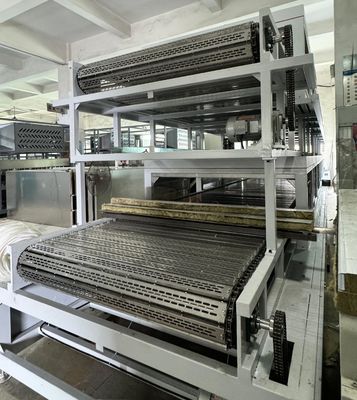

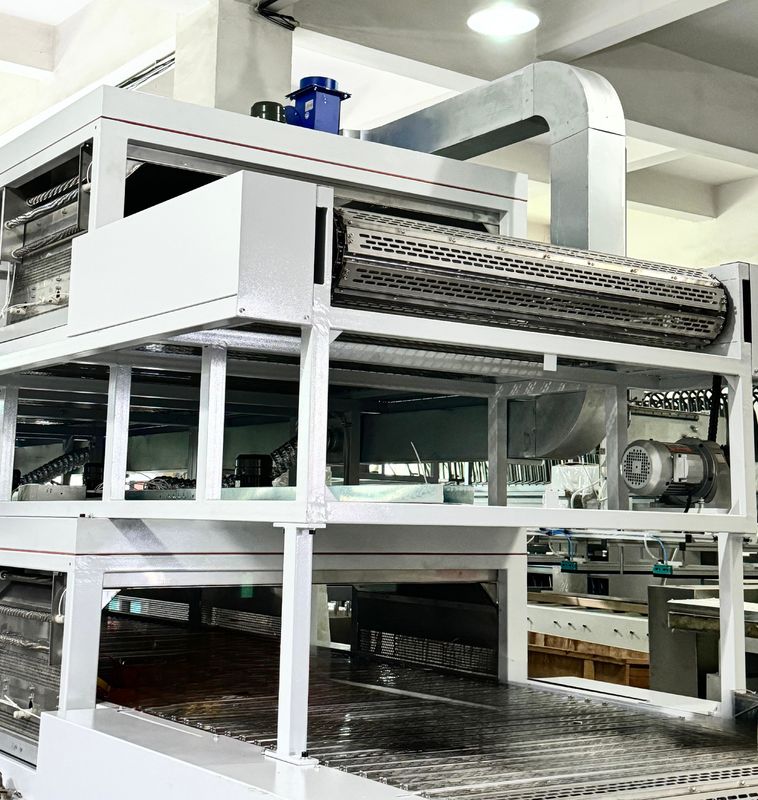

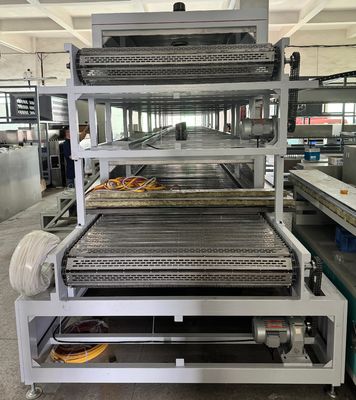

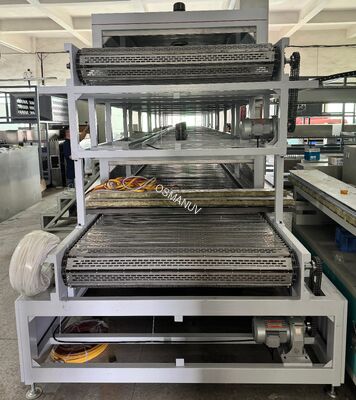

- Terowongan Pengeringan Berinsulasi Dua Lapis– dua ruang pengering yang ditumpuk secara vertikal (dek bawah + dek atas), insulasi wol batu dengan kepadatan tinggi (100-120 mm)
- Unit Pembakar Gas Alam Terintegrasi– pembakar berbahan bakar langsung kompak, penukar panas baja tahan karat, katup kontrol modulasi
- Kipas Sirkulasi Udara Efisiensi Tinggi– dua kipas (satu per dek) dengan kontrol kecepatan variabel, kisi-kisi distribusi udara yang dapat disesuaikan
- Sistem Pembuangan dengan Peredam yang Dapat Disesuaikan– untuk mengontrol kelembapan dan menghilangkan kelembapan
- Panel Kontrol PLC Kompak– desain pemasangan di dinding atau mesin, HMI layar sentuh 7″, penyimpanan resep dasar (hingga 30 resep)
- Sistem Pemantauan Suhu– Sensor PT100 di setiap dek dengan tampilan digital
- Konveyor Umpan Keluar– dengan baki pengumpulan produk atau tempat pembongkaran manual
- Sistem Interlock Keamanan Gas– detektor api, sensor kebocoran gas, katup penutup manual, tombol berhenti darurat
Sistem ini dirancang untuk tapak yang kompak, cocok untuk fasilitas dengan luas lantai terbatas. Panjang totalnya bisa mencapai 6 meter untuk produksi skala kecil.
Ikhtisar Produk
IniPengering Gas Alam Dua Lapis Ringkasdirancang khusus untukoperasi pencetakan pulp skala kecil hingga menengah, jalur produksi percontohan, atau fasilitas denganketerbatasan ruang yang parah. Dengan menumpuk dua ruang pengering secara vertikal, sistem ini menghasilkan kapasitas pengeringan dua kali lipat dari pengering satu dek sekaligus menempati luas lantai yang sama – biasanya hanya memerlukan ruang linier 6-15 meter dibandingkan dengan 12-30 meter untuk sistem satu dek serupa.
Pengering menggunakanpemanasan berbahan bakar gas langsungdengan sirkulasi udara panas paksa. Gas alam dibakar dalam pembakar modulasi yang kompak dan berefisiensi tinggi, dan udara panas disirkulasikan secara independen melalui setiap dek. Dek bawah dan dek atas memiliki kontrol suhu dan penyesuaian aliran udara terpisah, memungkinkan pengoperasian yang fleksibel untuk jenis produk berbeda atau tahapan pengeringan berbeda.
Desainnya yang ringkas sangat ideal untuk produsen yang:
- Memperluas produksi tetapi memiliki ruang lantai yang terbatas
- Menyiapkan jalur pengeringan percontohan atau penelitian dan pengembangan
- Memproduksi produk cetakan pulp bernilai tinggi dalam jumlah kecil
- Beroperasi di fasilitas bertingkat di mana ruang horizontal terbatas
- Perkuatan lini produksi yang ada dengan ruang terbatas untuk menambah kapasitas pengeringan
Spesifikasi Teknis
| Parameter | Nilai / Rentang |
|---|---|
| Konfigurasi dek pengeringan | Lapisan ganda (dua ruang pengering yang ditumpuk secara vertikal), pengaturan konveyor satu jalur |
| Total panjang terowongan pengeringan | 6/8/10/12/15 meter (dapat disesuaikan) |
| Lebar pengeringan efektif per dek | 400/600/800/1000mm (dapat disesuaikan) |
| Jarak bebas ketinggian dek | 150 - 400 mm (dapat disesuaikan, independen per dek) |
| Kecepatan sabuk konveyor | 0,5 - 10 m/mnt (dikontrol inverter, independen per dek) |
| Jenis sabuk | Jaring baja tahan karat (standar) / jaring PTFE / konveyor rantai (dapat disesuaikan) |
| Kapasitas pengeringan | 200 - 2000 kg produk basah per jam (dapat disesuaikan) |
| Sumber pemanas | Gas alam (standar) / LPG / biogas (dapat disesuaikan) |
| Masukan termal pembakar | 50 - 600kW (dapat disesuaikan) |
| Konsumsi gas alam | 25 - 200 Nm³/jam (tergantung produk) |
| Kisaran suhu pengeringan | 50°C - 150°C (dapat disesuaikan, independen per dek) |
| Suhu maksimum (opsional) | Hingga 250°C dengan spesifikasi suhu tinggi (dapat disesuaikan) |
| Waktu tinggal per batch | 10 - 60 menit (dapat disesuaikanmelalui kecepatan sabuk dan panjang terowongan) |
| Sirkulasi udara | Kipas sentrifugal efisiensi tinggi (satu per dek), kontrol kecepatan variabel |
| Kontrol kelembaban | Kontrol peredam knalpot manual atau otomatis (otomatis dengan sensor kelembapan opsional) |
| Akurasi kontrol suhu | ±2°C (kontrol PID) |
| Kadar air akhir | 3% - 15% (dapat disesuaikan) |
| Efisiensi termal | Hingga 85% |
| Catu daya | 380V / 400V / 220V, 50/60Hz, 3 fase atau fase tunggal (dapat disesuaikan) |
| Sistem kendali | PLC dengan HMI layar sentuh 7″, penyimpanan resep (30 resep), pencatatan data dasar melalui USB |
| Fitur keselamatan | Detektor api, sensor kebocoran gas, katup penutup otomatis, penghentian darurat, alarm suhu berlebih |
| Ketebalan isolasi | Wol batu kepadatan tinggi 100 mm |
| Bahan perumahan | Baja tahan karat SUS304 (ruang dalam dan bagian yang bersentuhan dengan makanan), rangka luar baja berlapis bubuk (dapat disesuaikan) |
| Dimensi keseluruhan (P×L×T) | Panjang: 6 - 15 m, Lebar: 1,5 - 2,5 m, Tinggi: 2,5 - 3,5 m |
| Pra-perakitan | Sepenuhnya dirakit sebelumnya di pabrik, dikirimkan sebagai bagian modular untuk koneksi cepat di lokasi |
| Kepatuhan | CE, ISO9001 |
Aplikasi
- Produksi cetakan pulp skala kecil hingga menengah– Kisaran kapasitas 500-2000 kg/jam
- Jalur percontohan dan fasilitas R&D– untuk pengembangan produk baru dan optimalisasi proses
- Produk cetakan pulp khusus– barang dalam jumlah kecil dan bernilai tinggi (kemasan kosmetik, wadah makanan premium, sisipan elektronik)
- Operasi pencetakan pulp start-up– solusi pengeringan tingkat awal yang terjangkau dengan kemampuan ekspansi
- Fasilitas multi-produk– seringnya pergantian antara jenis produk yang berbeda
- Fasilitas dengan luas lantai terbatas– pabrik bertingkat, retrofit, tata ruang terbatas
- Fasilitas pendidikan dan pelatihan– mengajarkan teknologi pencetakan pulp
Opsi Kustomisasi
Pengering kompak ini menawarkan penyesuaian fleksibel untuk beragam aplikasi:
- Panjang terowongan yang dapat disesuaikan– dari 6 meter (minimum) hingga 15 meter (maksimum), memungkinkan peningkatan kapasitas tanpa mengubah lebar mesin
- Lebar pengeringan yang dapat disesuaikan– dari 400 mm (produk sempit) hingga 1000 mm (baki standar)
- Jenis sabuk yang dapat disesuaikan– jaring baja tahan karat (standar), jaring PTFE (anti lengket), konveyor rantai (produk berat), atau sabuk kawat (aliran udara tinggi)
- Jarak bebas dek yang dapat disesuaikan– penyesuaian independen ketinggian dek atas dan bawah untuk ketebalan produk yang berbeda
- Kisaran suhu yang dapat disesuaikan– standar 50-150°C, opsi suhu tinggi hingga 250°C untuk aplikasi khusus
- Jenis bahan bakar yang dapat disesuaikan– gas alam, LPG, atau biogas; kemampuan bahan bakar ganda tersedia
- Sistem kontrol yang dapat disesuaikan– kontrol manual dasar (dial dan sakelar) atau otomatisasi PLC penuh dengan layar sentuh
- Pemuatan/pembongkaran konveyor yang dapat disesuaikan– stasiun pemuatan manual, semi-otomatis, atau integrasi penuh dengan mesin pembentuk hulu
- Paket keamanan yang dapat disesuaikan– detektor gas tambahan, tirai tipis, pemindai area
- Tegangan dan frekuensi yang dapat disesuaikan– untuk lokasi global mana pun
- Warna dan merek yang dapat disesuaikan– Kustomisasi OEM tersedia
Fitur Utama
- Jejak kompak– menempati ruang lantai 40-50% lebih sedikit dibandingkan pengering satu dek serupa, ideal untuk fasilitas dengan ruang terbatas
- Pra-rakitan dan diuji– dikirimkan sebagai unit modular, secara signifikan mengurangi waktu pemasangan di lokasi (biasanya 3-5 hari)
- Kontrol dek independen– dek atas dan bawah dapat menjalankan produk berbeda atau suhu pengeringan berbeda secara bersamaan
- Hemat energi– efisiensi termal hingga 85% dengan pemulihan panas opsional, biaya pengoperasian lebih rendah dibandingkan dengan pengeringan listrik
- Pergantian produk yang cepat– penarikan kembali parameter berdasarkan resep (suhu, kecepatan, aliran udara) untuk berbagai jenis produk
- Pengoperasian yang mudah digunakan– antarmuka layar sentuh intuitif dengan tampilan suhu waktu nyata dan indikasi alarm
- Desain perawatan rendah– rakitan pembakar yang dapat diakses, pintu ayun untuk akses sabuk, panel yang mudah dilepas
- Pilihan bahan bakar yang fleksibel– kompatibel dengan gas alam, LPG, dan biogas; dapat dikonversi di lapangan
- Sistem keamanan bawaan– deteksi api, sensor kebocoran gas, katup penutup otomatis
- Desain yang dapat diskalakan– menambahkan bagian terowongan tambahan atau meningkatkan ke lebar yang lebih besar tanpa mengganti keseluruhan sistem
- Kemampuan pencatatan data– Port USB untuk mengekspor parameter pengeringan (suhu, kecepatan, durasi) untuk catatan kualitas
- Titik masuk yang terjangkau– investasi modal yang lebih rendah dibandingkan sistem berskala besar, ideal untuk perusahaan rintisan dan jalur percontohan
Dukungan dan Layanan
- Dukungan teknis gratis seumur hidup– bantuan telepon, email, dan panggilan video
- Instalasi & commissioning di tempat– teknisi tersedia secara global, biasanya 3-5 hari di lokasi
- Pelatihan operator– Termasuk pelatihan di tempat selama 2-3 hari; opsi pelatihan jarak jauh tersedia
- Garansi 1 tahun– pada semua komponen mekanik dan listrik (garansi tambahan tersedia)
- Pasokan suku cadang– suku cadang penting tersedia untuk pengiriman ekspres 48 jam
- Diagnostik jarak jauh– Akses VPN untuk pemecahan masalah (tersedia dengan opsi kontrol PLC)
- Pengujian sampel gratis– kirim produk cetakan pulp basah Anda; kami menyediakan laporan pengujian pengeringan
- Dukungan optimasi proses– teknisi kami membantu Anda mengembangkan parameter pengeringan optimal untuk produk spesifik Anda
- Jalur peningkatan– pengering kompak yang ada dapat ditingkatkan dengan bagian terowongan tambahan, pemulihan panas, atau kontrol tingkat lanjut
Pengepakan dan Pengiriman
- Dikemas dalam peti kayu kelas ekspor yang diperkuat dengan film anti karat VCI dan bantalan busa
- Dikirim sebagai bagian modular (badan terowongan utama, dek konveyor, panel kontrol, unit burner) untuk pemuatan kontainer (kontainer 20 kaki atau 40 kaki)
- Termasuk: Panduan bahasa Inggris, sertifikat CE, skema kelistrikan, diagram sambungan gas, sertifikat kalibrasi, kit perkakas, kit suku cadang
- Ketentuan pengiriman: FOB / CIF / DDP melalui laut, angkutan udara, atau angkutan darat
- Waktu tunggu: 20 hari untuk konfigurasi standar; 30-45 hari untuk opsi yang disesuaikan
- Minimal pemesanan: 1 set
Pertanyaan yang Sering Diajukan
Q1: Berapa banyak ruang lantai yang dibutuhkan oleh pengering kompak dua lapis dibandingkan dengan pengering satu dek?
A1: Pengering kompak dua lapis biasanya menempati ruang lantai 40-50% lebih sedikit dibandingkan pengering satu lantai dengan kapasitas yang sebanding. Misalnya, pengering satu tingkat yang memerlukan ruang linier 15-20 meter dapat digantikan dengan unit dua tingkat yang hanya memerlukan ruang linier 8-12 meter. Jejak pastinya bergantung pada panjang dan lebar terowongan yang dipilih.
Q2: Bisakah saya memulai dengan panjang terowongan yang lebih pendek dan menambahkan bagian nanti seiring dengan pertumbuhan produksi?
A2: Ya. Desain modular memungkinkan Anda memulai dengan terowongan yang lebih pendek (misalnya 6 meter) dan kemudian menambahkan bagian terowongan tambahan untuk meningkatkan kapasitas pengeringan. Ini adalah cara hemat biaya untuk meningkatkan produksi Anda tanpa mengganti seluruh mesin pengering. Silakan berkonsultasi dengan tim teknik kami untuk desain ekspansi modular.
Q3: Apakah pengering ini cocok untuk mengeringkan produk berdinding tipis seperti piring sekali pakai?
A3: Ya. Jarak bebas dek yang dapat disesuaikan (150-400 mm) dan kecepatan belt yang bervariasi memungkinkan kontrol yang presisi untuk produk berdinding tipis. Sirkulasi udara panas yang dipaksakan memastikan pengeringan seragam tanpa lengkungan. Untuk produk yang sangat tipis (misalnya, ketebalan 0,5-1 mm), kami merekomendasikan opsi sabuk jaring PTFE untuk mencegah lengket.
Q4: Berapa konsumsi daya pengering kompak (tidak termasuk gas)?
A4: Konsumsi daya listrik relatif rendah – biasanya 5-15 kW tergantung pada jumlah kipas, motor konveyor, dan sistem kontrol. Mayoritas masukan energi berasal dari gas alam, yang umumnya lebih hemat biaya dibandingkan pemanas listrik untuk aplikasi pengeringan industri.
