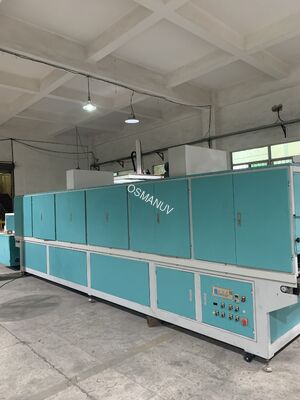

Jalur Pelapisan & Pengeringan Roller Excimer Berkualitas Tinggi yang Ringkas untuk Panel Lembut Kulit
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OSMANUV |
| Sertifikasi: | ISO9001 |
| Nomor model: | OSM-FG-1320 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | KOTAK KAYU |
| Waktu pengiriman: | 30 ~ 40 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Perundingan |
|
Informasi Detail |
|||
| Jarak radiasi: | 50mm (Dapat Disesuaikan) | Tegangan suplai: | 380V 50HZ |
|---|---|---|---|
| Aplikasi: | Cat permukaan kering | Kecepatan Penyembuhan: | 1-3 detik/waktu |
| Efisiensi Produksi: | Tidak tinggi | Kecepatan: | 0-15m/menit |
| Lampu UV: | totalnya 1 buah | Rentang panjang gelombang: | 1350 nm |
| Menyoroti: | Mesin pelapis roller Excimer kompak,Jalur pengerasan UV untuk panel yang lembut,Mesin pengerasan excimer kelas tinggi |
||
Deskripsi Produk
Kompak High-Grade Excimer Roller Coating & Curing Line untuk Panel Lembut Kulit
Komposisi Jalur Produksi
Garis pelapis dan pengerasan roller excimer yang kompak ini dirancang khusus untuk produksi batch kecil hingga menengah panel lembut kulit berkualitas tinggi dan terdiri dari:
- Unit pembersih debu:Satu atau dua sisi sikat dan stasiun pembersih vakum yang memastikan kebersihan permukaan substrat sebelum aplikasi pelapis
- Precision Single/Double Roller Coating Machine:Kepala pelapis presisi tinggi dengan roller dosing (dilapisi krom) dan roller aplikator karet untuk aplikasi pelapis seragam
- Zona penyeimbang inframerah:Bagian leveling aliran IR 3-6 meter untuk cakupan lapisan yang dioptimalkan sebelum paparan excimer
- Sistem UV Multi-Lamp Nano Excimer:Unit lampu excimer terintegrasi yang beroperasi pada panjang gelombang 172nm/186-254nm untuk polimerisasi permukaan
- Sistem Pemantauan Oksigen & Pengosongan Nitrogen:Sensor O2 real-time dengan regulasi aliran nitrogen otomatis untuk mempertahankan atmosfer inert
- Unit Pengeringan Akhir Merkurius UV:Array lampu merkuri jalur lebar untuk pengeras penuh dan peningkatan sifat permukaan
- Sistem kontrol PLC dengan HMI berwarna:Antarmuka layar sentuh yang ramah pengguna untuk kontrol parameter dan penyimpanan resep
- Zona pendinginan/penuaan:Bagian pendingin udara paksa opsional sebelum menumpuk produk
- Unit tumpukan otomatis:Sistem pengumpulan outfeed untuk panel jadi
Ringkasan Produk
The Compact High-Grade Excimer Roller Coating & Curing Line adalah ruang yang efisien, sistem finishing profesional dirancang untuk produsen panel furnitur high-end, pintu lemari,panel dekoratif, lantai SPC, dan papan laminasi PVC mencari premium "kulit-lembut" sentuhan akhir.
Teknologi inti menggunakan lampu UV excimer 172nm yang, dalam lingkungan yang terinertasi nitrogen, hanya polimerisasi lapisan permukaan paling atas dari lapisan yang dapat diurai UV,menciptakan struktur berkerut mikro yang memberikan penampilan ultra-matte (sedikitnya 2-5 GU), sifat anti sidik jari, dan sensasi sentuhan kulit mewah.
Desain jejak yang kompak membuat jalur ini ideal untuk fasilitas dengan ruang lantai terbatas sambil mempertahankan produktivitas dan kualitas akhir dari sistem yang lebih besar.Dengan operasi sepenuhnya otomatis dari substrate feed untuk panel stacking selesai, jalur meminimalkan intervensi manual, mengurangi biaya tenaga kerja, dan memberikan kualitas permukaan yang luar biasa, dapat diulang untuk produk panel kelas tinggi.
Spesifikasi Teknis
| Parameter | Spesifikasi / Deskripsi |
|---|---|
| Pengangkatan Model | Seri Compact - sepenuhnya dapat disesuaikan |
| Jenis Sistem | Lapisan rol + excimer UV + pengerasan UV merkuri |
| Panjang Gelombang Excimer | 172nm (primary) / 186-254nm (kompatibel dengan tepi pita) |
| Lebar Kerja | 600 / 1100 / 1320 mm (bisa disesuaikan) |
| Kisaran ketebalan kerja | 2 - 50 mm (3 - 30 mm untuk panel dekoratif) |
| Panel Panjang Minimal | 300 mm (350 mm untuk panel dengan ketebalan 10-30 mm) |
| Kecepatan konveyor | 0 - 20 m/min (diatur tanpa langkah melalui VFD) |
| Metode Lapisan | Lapisan rol tunggal atau ganda (bisa disesuaikan) |
| Jumlah Kepala Lapisan | 1 - 2 (bisa disesuaikan) |
| Diameter rol aplikator | Φ200 / Φ250 mm (bisa disesuaikan) |
| Diameter Rol Dosing | Φ123 / Φ150 mm (bisa disesuaikan) |
| Infrared Leveling Length | 3 - 6 meter (bisa disesuaikan) |
| Ketebalan Lapisan (Bau) | Disesuaikan: 0,01 - 2,0 mm |
| Tingkat Gloss Akhir (60°) | Sedikitnya 2-5 GU (ultra-matte) |
| Kekerasan permukaan | Kekerasan pensil 1H - 3H (tergantung formulasi lapisan) |
| Kinerja anti sidik jari | Sangat baik - sidik jari hilang dengan cepat; permukaan berstruktur mikro mengurangi tanda-tanda yang terlihat |
| Ketahanan Goresan | Lebih baik dari lapisan UV mat standar |
| Total Daya Terpasang | 35 - 80 kW (tergantung konfigurasi) |
| Sumber Daya | 380V / 50Hz / 3-fase (dikonfigurasi menjadi 220V / 60Hz) |
| Tekanan Udara yang Dikompres | 0.4 - 0,7 MPa |
| Jejak Mesin (L × W × H) | Desain kompak: sekitar 8.000-15.000 mm × 2.200 × 2.200 mm (bisa disesuaikan berdasarkan lebar) |
| Ketinggian Operasi | 900 mm (± 20 mm) |
| Sistem kontrol | PLC dengan HMI layar sentuh warna 7", penyimpanan resep, pencatatan data produksi |
| Sertifikasi Keamanan | Sertifikat CE, sesuai dengan ISO9001:2015 |
Aplikasi
Sempurna untuk produk panel berkualitas tinggi yang membutuhkan permukaan premium dengan ruang lantai terbatas:
- Panel furnitur kelas atas:Lemari pakaian, lemari, meja, unit rak untuk aplikasi perumahan dan komersial mewah
- Pintu lemari dapur:Ultra-matte, anti sidik jari akhir untuk desain dapur modern
- Panel bangunan dekoratif:Panel dinding interior, pemisah ruangan, bahan finishing ruang komersial
- Lantai SPC dan WPC:Permukaan tahan goresan, tahan goresan, dan lembut untuk produk lantai komposit vinil dan kayu-plastik mewah
- Panel laminasi PVC dan PET/PETG:Pembahasan matte untuk berbagai barang-barang hiasan lembaran
- Panel pintu:Pakaian pintu interior dan eksterior yang membutuhkan permukaan sentuh premium
- Produksi batch kecil hingga menengah:Pembuatan furnitur khusus, finishing di bengkel
- Komponen furnitur RTA:Panel furnitur datar siap dirakit yang membutuhkan finishing yang konsisten dan berkualitas tinggi
Opsi kustomisasi
Sistem kompak adalahsangat dapat disesuaikanuntuk memenuhi persyaratan produksi tertentu, jenis panel, dan ruang lantai yang tersedia.
- Lebar kerja dapat disesuaikan dari 600mm hingga 1600mm untuk mencocokkan dimensi panel tertentu dan kendala fasilitas
- Konfigurasi lapisan roller tunggal atau ganda berdasarkan persyaratan aplikasi (hanya primer vs primer + topcoat)
- Kekerasan rol dan bahan yang dapat disesuaikan untuk formulasi pelapis khusus (berbasis air, berbasis pelarut, tahan UV)
- Panjang leveling IR diatur dari 3 sampai 6 meter berdasarkan waktu aliran yang diperlukan untuk kimia pelapis tertentu dan kecepatan jalur
- Optimalisasi sistem kontrol nitrogen untuk geometri panel yang berbeda dan volume produksi
- Penambahan bagian pendingin untuk penanganan langsung setelah pengeras
- Integrasi modul pencetakan monokrom untuk pencocokan warna pita tepi
- Fitur tambahan seperti membalik panel otomatis untuk lapisan sisi ganda, integrasi pita tepi, atau kamera inspeksi kualitas
- Opsi tingkat otomatisasi (pemanfaatan panel manual, semi-otomatis, atau sepenuhnya otomatis)
- Konfigurasi kabinet kontrol kompak untuk fasilitas terbatas ruang
- Konfigurasi listrik khusus untuk standar regional tertentu (CE, UL, CSA)
Fitur Utama
- Desain jejak kompak:Tata letak hemat ruang yang membutuhkan ruang lantai pabrik yang minimal - sempurna untuk fasilitas produksi kecil hingga menengah tanpa mengorbankan kualitas akhir
- Lingkungan pelapis bebas debu:Stasiun pembersih debu terintegrasi menghilangkan kontaminan sebelum lapisan, menghilangkan cacat permukaan dan memastikan akhir yang sempurna
- Teknologi Lapisan Rol Precision:Rol dosing berlapis krom dikombinasikan dengan roller aplikator karet memberikan aplikasi pelapis yang tepat dan seragam
- Perataan Aliran yang DioptimalkanBagian leveling IR 3-6 meter memungkinkan lapisan mengalir dengan bebas sebelum paparan excimer, memastikan cakupan lengkap dari semua fitur permukaan
- Resistensi Goresan dan noda yang superior:Struktur permukaan yang saling terhubung dengan padat memberikan ketahanan yang sangat baik terhadap goresan, goresan, noda, dan agen kimia
- Teknologi Excimer Dingin:Transfer panas minimal selama polimerisasi permukaan melindungi substrat sensitif panas termasuk veneer kayu tipis dan panel rekayasa
- Kemampuan untuk beralih cepat:Desain yang ramah pengguna memungkinkan perubahan roller yang cepat dan perubahan warna / bahan, meminimalkan waktu henti antara produksi
- Operasi hemat energi:Konfigurasi lampu UV yang dioptimalkan dan kontrol nitrogen otomatis mengurangi konsumsi energi dan biaya operasi
- Kerangka konstruksi satu bagian:Kerangka baja las tugas berat memastikan stabilitas mesin dan operasi bebas getaran pada semua kecepatan produksi
- HMI yang ramah pengguna:Antarmuka layar sentuh intuitif dengan penyimpanan resep untuk konfigurasi produk yang berbeda, mengurangi waktu pelatihan operator dan kesalahan pengaturan
Dukungan dan Layanan
- Bantuan Perencanaan Ruang:Konsultasi di tempat atau jarak jauh untuk mengoptimalkan penempatan mesin dalam tata letak bengkel yang ada
- Pemasangan & Peresmian:Dukungan instalasi profesional di lokasi termasuk perataan, penyelarasan, kalibrasi dan uji coba
- Pelatihan Operator:Pelatihan komprehensif yang berfokus pada optimasi parameter pelapis, prinsip pengerasan excimer, manajemen nitrogen dan prosedur pemeliharaan harian
- Kits pertukaran rol & perawatan:Kartrid rol cadangan yang sudah diselaraskan dan kit pemeliharaan terjadwal yang tersedia untuk perubahan cepat dan waktu henti yang lebih singkat
- Hotline dukungan teknis:Bantuan teknis jarak jauh yang responsif untuk pemecahan masalah dan panduan operasional
- Rencana pemeliharaan pencegahan:Program pemeliharaan terjadwal untuk memaksimalkan waktu operasi dan memperpanjang umur peralatan
- Ketersediaan suku cadang:Pasokan seumur hidup suku cadang asli termasuk lampu, rol, sabuk, segel, dan suku cadang keausan
Pengemasan dan Pengiriman
- Kemasan:Kotak kayu ekspor yang kompak dengan bantalan busa dan penghalang kelembaban - jejak yang dioptimalkan untuk mengurangi biaya pengiriman
- Pilihan pengiriman:Pengiriman internasional melalui pengiriman laut (LCL/konsolidasi kontainer), pengiriman udara untuk pengiriman mendesak atau transportasi darat
- Waktu pengiriman:25 - 40 hari untuk konfigurasi standar; 40 - 55 hari untuk konfigurasi khusus
- Dokumen:Dokumen ekspor lengkap termasuk faktur komersial, daftar kemasan, Bill of Consignment, deklarasi CE dan manual teknis yang komprehensif
Pertanyaan yang Sering Diajukan
T: Berapa banyak ruang lantai yang dibutuhkan untuk sistem kompak ini?
A: Panjang total jalur berkisar dari 8.000 mm hingga 15.000 mm tergantung pada konfigurasi dan lebar kerja, membuatnya cocok untuk fasilitas dengan ruang lantai terbatas.Sistem juga dapat disesuaikan dengan pengaturan modul alternatif untuk menyesuaikan tata letak pabrik tertentu.
T: Apakah jalur ini dapat menangani panel datar dan permukaan profil / tepi?
A: Utamanya dirancang untuk panel datar. Untuk integrasi pita tepi, modul opsional (pencetakan monokrom, pemrosesan excimer khusus tepi) dapat ditambahkan.Hubungi tim rekayasa kami untuk persyaratan konfigurasi khusus.
T: Bagaimana teknologi excimer mencapai sifat anti sidik jari?
A: Eksimer UV 172nm menciptakan struktur permukaan berkerut mikro pada tingkat mikroskopis. Tekstur ini menyebarkan cahaya dan mengurangi visibilitas minyak jari dan tanda.struktur mikro mengurangi daerah kontak untuk sidik jari, membuat mereka kurang terlihat dan lebih mudah dibersihkan.
T: Berapa umur lampu excimer dan LED UV?
A: Lampu excimer biasanya memiliki umur beberapa ribu hingga sepuluh ribu jam tergantung pada frekuensi penggunaan dan kondisi operasi.Kalibrasi rutin dan pemeliharaan yang tepat akan memaksimalkan umur komponen.
T: Apakah peralatan ini memiliki persyaratan lingkungan yang ketat?
A: Ya, lapisan excimer membutuhkan kondisi lingkungan yang stabil.Operasi harus mengikuti prosedur standar untuk menghindari kontaminasi yang mempengaruhi permukaanNamun, prosesnya sangat otomatis dan bergantung minimal pada tenaga kerja manual.
T: Apakah ini cocok untuk lapisan UV berbasis air?
A: Ya, sistem ini kompatibel dengan berbagai lapisan UV-curable termasuk UV berbasis air, UV berbasis pelarut, dan formulasi UV 100% padat.Epoxies, poliuretan, dan sistem PUA.
T: Bisakah jalur ini ditingkatkan ke kapasitas yang lebih besar di masa depan?
A: Desain modular memungkinkan peningkatan komponen. Namun, bingkai mesin dan lebar conveyor umumnya tetap.Kami merekomendasikan menentukan dimensi panel terluas Anda mengantisipasi perlu pada saat pembelian untuk menghindari keterbatasan di masa depanOpsi kustomisasi untuk lebar kerja yang lebih luas (hingga 2600mm) tersedia pada model platform yang lebih besar - silakan konsultasikan tim penjualan kami.
