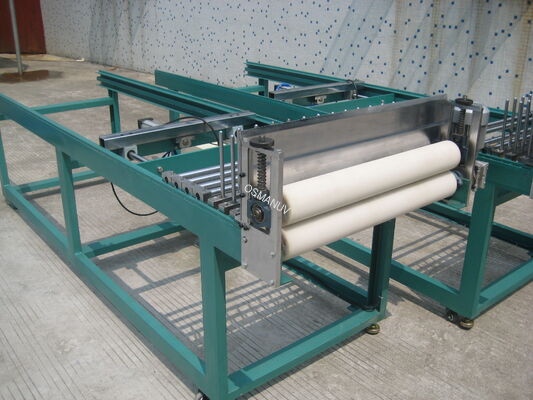

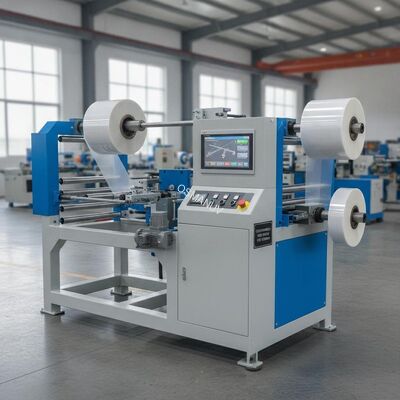

Mesin Penggulung Otomatis Berkecepatan Tinggi untuk Film & Foil
Gambaran Produk
Mesin penggulung (pay-off stand) yang dapat disesuaikan ini dirancang untuk pelepasan material gulungan yang terkontrol dan berkelanjutan seperti film, foil, kertas, kain non-anyam, elektroda baterai, atau kawat ke proses hilir termasuk pelapisan, pencetakan, laminasi, dan pengirisan. Tersedia dalam konfigurasi web berkecepatan tinggi, koil tugas berat, dan benchtop ringkas.Sistem ini sepenuhnya dapat disesuaikan dalam lebar web, diameter gulungan, rentang tegangan, ukuran inti, dan tingkat otomatisasi. Kontrol tegangan yang presisi mencegah peregangan, kerutan, atau putusnya material selama penggulungan. Mode pay-off aktif (digerakkan servo) atau pasif (dikontrol rem) dapat dipilih tergantung pada persyaratan proses. Mesin dapat beroperasi secara mandiri atau disinkronkan dengan peralatan hulu/hilir melalui antarmuka PLC atau relai.Prinsip Kerja:Material gulungan dipasang pada poros penggulung. Sistem kontrol tegangan (rem bubuk magnetik atau motor servo) memberikan resistansi yang dapat disesuaikan untuk menjaga tegangan web tetap konstan. Untuk penggulung aktif, motor menggerakkan poros untuk memberi makan material secara aktif, disinkronkan dengan kecepatan jalur melalui kontrol PID. Sistem pemandu web memastikan keselarasan lateral, dan rol penari menyerap fluktuasi tegangan untuk penggulungan yang mulus.Spesifikasi TeknisParameterModel Web Berkecepatan TinggiModel Koil Tugas BeratModel Benchtop Ringkas
Lebar web maks (dapat disesuaikan)Hingga 1300 mm400 - 1600 mm
200 - 350 mmDiameter gulungan maks (dapat disesuaikan)
Hingga 800 mm
| Hingga 1000+ mm |
Hingga 250 mm |
Diameter inti (dapat disesuaikan) |
3" / 6" / Kustom |
| 3" / 6" / Kustom |
3" (76 mm) |
Mode pay-off (dapat disesuaikan) |
Aktif (servo) / Pasif |
| Aktif (servo) / Pasif |
Pasif (rem) / Aktif |
Jenis kontrol tegangan |
PID loop tertutup |
| Loop tertutup / Loop terbuka |
Rentang tegangan (dapat disesuaikan) |
Rentang tegangan (dapat disesuaikan) |
0 - 200 N |
| 0 - 500 N |
Kecepatan jalur maks (dapat disesuaikan) |
Kecepatan jalur maks (dapat disesuaikan) |
200 - 500 m/menit |
| 100 - 300 m/menit |
1,5 - 6 m/menit |
Akurasi pemandu web |
±0,5 mm |
| ±1 mm |
±0,5 mm |
Motor penggerak |
Motor servo + inverter |
| Motor AC + inverter |
Stepper / Servo kecil |
Metode pemuatan |
Pneumatik / Hidrolik |
| Pengangkat hidrolik |
PLC + layar sentuh HMI |
Sistem kontrol |
PLC + layar sentuh HMI |
| PLC + HMI |
Pengontrol digital / PLC |
Catu daya |
380V, 50/60Hz, 3-fasa |
| 380V, 50/60Hz, 3-fasa |
220VAC±10% (110V dapat disesuaikan) |
Aplikasi tipikal |
Film, kertas, foil, stok label |
| Koil baja, kabel, web berat |
Elektroda baterai, optik, R&D |
Aplikasi |
Industri baterai: |
| Penggulungan elektroda baterai lithium-ion untuk pelapisan/kalendering |
Kertas, film, stok label untuk jalur pencetakan dan laminasi |
Kertas, film, stok label untuk jalur pencetakan dan laminasi |
Film optik: |
| Penggulungan film fungsional untuk pelapisan dan pengirisan |
Tekstil & non-anyam: |
Penggulungan gulungan kain untuk finishing atau laminasi |
Kawat & kabel: |
Pay-off kawat tembaga/aluminium untuk jalur ekstrusi
- Elektronik fleksibel: Pemrosesan roll-to-roll sirkuit dan substrat fleksibel
- Opsi KustomisasiMesin penggulung ini sangat dapat disesuaikan untuk memenuhi persyaratan produksi spesifik Anda:
- Lebar web & diameter gulungan: Dapat disesuaikan dari lebar 200mm hingga 1600mm+; diameter gulungan hingga 800mm+
- Ukuran inti: Adaptor inti 3" (76mm), 6" (152mm), atau kustom
- Mode pay-off: Pasif (dikontrol rem magnetik) atau Aktif (digerakkan motor servo) - dapat disesuaikan
- Kontrol tegangan: Loop terbuka (kontrol torsi) atau Loop tertutup (PID dengan penari/load cell) - dapat disesuaikan
Rentang tegangan:
0-50N hingga 0-500N - dapat disesuaikan berdasarkan jenis materialMetode pemuatan: Manual, pengangkat pneumatik, atau pengangkat hidrolik - dapat disesuaikan
- Pemandu web: Pemandu tepi manual atau pemandu web otomatis dengan sensor - dapat disesuaikan
- Jumlah stasiun: Stasiun tunggal atau stasiun ganda untuk penyambungan tanpa henti (opsional)
- Antarmuka kontrol: Panel mandiri atau terintegrasi dengan PLC mesin induk - dapat disesuaikan
- Standar 220V/380V, 50/60Hz, 3-fasa - dapat disesuaikan dengan persyaratan lokalFinishing rangka:
- Fitur UtamaRegulasi tegangan yang presisi:Pay-off aktif atau pasif:
- Konfigurasi fleksibel untuk berbagai jenis material dan prosesPemandu web otomatis:
- Kemampuan sinkronisasi: Antarmuka PLC atau relai memungkinkan sinkronisasi dengan mesin hulu/hilir
- Pengangkat pneumatik/hidrolik atau chuck pengubah cepat manual mengurangi waktu hentiSistem rol penari:
- Menyerap lonjakan tegangan dan memastikan pergerakan web yang mulusJejak kaki ringkas:
- Perawatan rendah: Bantalan tertutup dan rangka baja yang kokoh untuk operasi 24/7 Berhenti darurat, perlindungan beban berlebih, pelindung keselamatan
- Dukungan dan LayananKonsultasi proses gratis - kirim spesifikasi material Anda untuk saran konfigurasi
Desain tata letak kustom untuk lantai produksi Anda
- Instalasi dan komisioning di lokasi (paket dukungan yang dapat disesuaikan)Program pelatihan operator disertakan
- Pemecahan masalah jarak jauh melalui panggilan video atau pemantauan IoTGaransi 12 bulan untuk komponen mekanis (tidak termasuk barang habis pakai)
- Ketersediaan suku cadang dari gudang regionalDukungan teknis seumur hidup melalui telepon, email, atau obrolan
- Pengemasan dan PengirimanPengemasan:
- Minyak anti-karat + bungkus regang + peti kayu lapis/kayu yang diperkuat; bantalan busa untuk komponen sensitif (panel kontrol, sensor)Waktu tunggu model standar:
- 15-25 hari setelah konfirmasi pesananWaktu tunggu konfigurasi kustom:
- 30-45 hari (lebih lama untuk lebar kustom atau desain stasiun ganda)Pengiriman:
- FOB Shanghai / CIF melalui laut, udara, atau kereta apiDapat disesuaikan:
- Peti ekspor, pelabelan kustom, dokumentasi pelabuhan tujuanPertanyaan yang Sering Diajukan
T1: Apa perbedaan antara pay-off aktif dan pasif?
- A:
- Pay-off pasif menggunakan rem (rem bubuk magnetik atau rem mekanis) untuk menciptakan resistansi saat mesin hilir menarik web - lebih sederhana dan lebih murah. Pay-off aktif menggunakan motor untuk menggerakkan poros, mendorong material ke depan dan lebih baik untuk gulungan berat atau ketika tegangan yang tepat sangat penting. Kedua mode dapat disesuaikan.
- T2: Bisakah penggulung ini diintegrasikan dengan lini produksi saya yang ada (mesin pelapis/pencetakan)?Ya. Sistem mendukung antarmuka PLC atau relai untuk sinkronisasi kecepatan. Kami dapat menyesuaikan antarmuka kontrol agar sesuai dengan protokol komunikasi mesin induk Anda.
