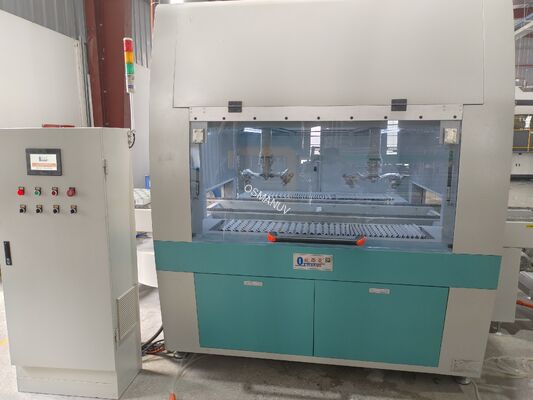

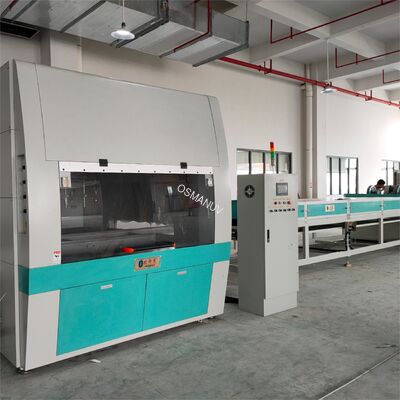

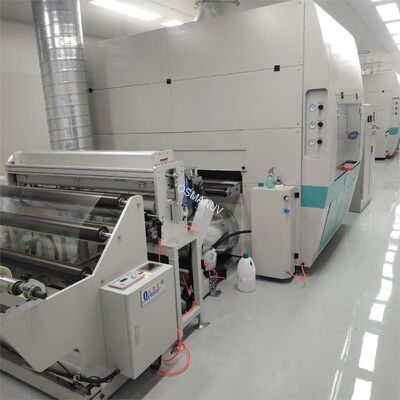

Lini Lapisan Semprotan Modular yang Dapat Dikustomisasi untuk Cetakan Pulp
Garis produksi lapisan semprotan ini dirancang untuk menerapkan lapisan penghalang yang seragam dan berkinerja tinggi yang tahan air, tahan minyak, dan tahan panas pada peralatan meja dan produk kemasan pulp yang dibentuk.Sistem ini menggunakan lengan robot yang dapat diprogram atau pistol semprot otomatis untuk secara merata menerapkan lapisan fungsional berbasis air atau berbasis pelarut pada permukaan dalam dan luar produk cetakan pulp.
Sistem penyemprotan robot memberikan efisiensi transfer material ≥85%, secara drastis mengurangi limbah material dibandingkan dengan penyemprotan manual (30-40% efisiensi).Parameter semprotan yang dapat disesuaikan termasuk sudut senapan, jarak, laju aliran, dan lebar pola untuk mengakomodasi geometri produk yang berbeda dan viskositas pelapis.dan ketebalan film yang tidak konsisten yang umum dalam aplikasi manual.
Dengan kontrol PLC cerdas dan operasi resep-driven, peralatan mendukung profil pengeringan sepenuhnya disesuaikan, program jalur semprotan,dan desain perlengkapan produk untuk mengakomodasi geometri produk yang berbeda, formulasi pelapis, dan output produksi.
Spesifikasi Teknis
| Parameter |
Spesifikasi / Jangkauan |
Opsi kustomisasi |
| Jenis Robot |
6 sumbu lengan industri articulated (standar); Cartesian atau SCARA opsional |
Dapat disesuaikanjangkauan, muatan, dan akurasi |
| Jenis Senapan Semprot |
Airless / HVLP / Air-assisted airless (dapat dipilih) |
Dapat disesuaikanukuran nozel (0,8-2,0 mm) |
| Teknologi Semprot |
Airless dengan efisiensi transfer udara tinggi |
Dapat disesuaikanke ultrasonik atau semprotan aliran rendah untuk lapisan ultra-tipis |
| Efisiensi Transfer Lapisan |
≥85% (standar); hingga 95% dengan pengaturan yang dioptimalkan |
Dioptimalkan melaluidapat disesuaikanParameter penyemprotan |
| Mengulangi Keakuratan Posisi |
±0,05 mm (robot) / ±0,5 mm (diarahkan dengan penglihatan) |
Dapat disesuaikanberdasarkan persyaratan toleransi produk |
| Keseragaman Lapisan |
± 3% penyimpangan ketebalan film |
Dioptimalkan melalui kontrol loop tertutup |
| Kecepatan Semprot |
0 - 1500 mm/s (bisa disesuaikan) |
Dapat disesuaikanProfil kecepatan |
| Ukuran Produk Maksimal (L × W × H) |
800 × 600 × 300 mm (standar); ukuran yang lebih besar tersedia |
Dapat disesuaikanperlengkapan dan lebar konveyor |
| Ketebalan Lapisan (Bau) |
Disesuaikan: 0,01 - 0,50 mm |
Diatur melalui aliran dan pola semprot |
| Jenis Lapisan yang Kompatibel |
Akrilik berbasis air, PE, PLA, polimer berbasis bio, pelapis penghalang bebas PFAS, cat berbasis pelarut, pelapis tahan UV |
Dapat disesuaikanuntuk formulasi pelapis khusus |
| Jangkauan viskositas pelapis |
20 - 500 cP (standar); hingga 2.000 cP dengan pompa opsional |
Dapat disesuaikanpompa dan sistem pengiriman cairan |
| Metode Pengeringan |
Multi-zone IR + udara panas paksa |
Dapat disesuaikan: Hanya IR, hanya udara panas, UV-LED, atau NIR |
| Kisaran suhu pengeringan |
40 - 150°C (pengendalian PID independen zona) |
Dapat disesuaikanProfil suhu |
| Jumlah Senapan Semprot |
1 - 8 meriam (konfigurasi standar) |
Dapat disesuaikanjumlah stasiun |
| Sumber Daya |
380V / 400V / 460V, 50/60Hz, 3-fase |
Dapat dikonfigurasi untuk standar regional (misalnya, 220V/60Hz) |
| Sistem kontrol |
PLC dengan layar sentuh HMI 10-15", penyimpanan resep 100+ |
Dapat disesuaikanprotokol otomatisasi (PROFIBUS, Ethernet/IP) |
| Pendaftaran Data |
USB, Ethernet/IP, Profinet; pilihan OPC-UA untuk integrasi MES |
Dapat disesuaikanformat pelaporan data |
| Konsumsi Udara |
0.6 - 0,8 MPa, 1,2 m3/menit (standar) |
Dapat disesuaikanper konfigurasi senapan |
| Dimensi garis keseluruhan (L × W × H) |
Sekitar 3.200 - 15.000 × 1.800 - 3.000 × 2.200 mm |
Dapat disesuaikantata letak dan jejak |
| Bahan (permukaan kontak) |
SUS304 baja tahan karat kelas makanan |
... |
| Fitur Keamanan |
Tirai cahaya, pemberhentian darurat, penguncian kandang, knalpot tahan ledakan, perlindungan suhu tinggi |
Dapat disesuaikanper kebutuhan pabrik |
Catatan:Semua parameter teknis adalahdapat disesuaikanuntuk memenuhi persyaratan produksi khusus dan spesifikasi produk.
Aplikasi
- Produk layanan makanan:Lapisan penghalang internal dan eksternal untuk piring, mangkuk, kerang kerang, kotak makan siang, wadah cangkir, memastikan kinerja tahan air dan tahan minyak dengan lapisan bebas PFAS
- Tray telur & Tray produksi:Lapisan penghalang kelembaban untuk kemasan buah dan sayuran untuk memperpanjang umur simpan; mengurangi penyerapan air (nilai Cobb) dan mencegah kebocoran
- Kemasan Elektronik:Lapisan anti-statis untuk baki yang berisi semikonduktor, papan sirkuit, hard drive yang membutuhkan keseragaman lapisan presisi
- Kemasan Industri:Pelindung sudut, pelindung tepi, pendukung palet lapisan tahan lama untuk perlindungan mekanis dengan kekakuan yang ditingkatkan
- Tray peralatan medis:Kemasan penghalang steril dengan persyaratan kompatibilitas kamar bersih yang tinggi
- Kemasan kosmetik:Pemasangan serat cetakan premium dan pelat tampilan
- Blister Pharmaceutical Blister Pack Insert:Tray tablet yang membutuhkan lapisan penghalang kelas makanan yang seragam
Kompatibilitas bahan:Cocok untuk berbagai formulasi pulpa termasuk pulpa bambu, bagasse (pulpa tebu), dan pulpa kertas daur ulang.Penelitian mengkonfirmasi bahwa lapisan semprot meningkatkan ketahanan air (hingga 30 kali pengurangan nilai Cobb), ketahanan minyak, sifat hambatan kelembaban, dan kekakuan mekanik melalui nanocellulose atau poliuretan lapisan, dengandapat disesuaikanpenyesuaian parameter untuk komposisi serat yang berbeda dan ketebalan produk.
Opsi kustomisasi
- Konfigurasi Robot: Dapat disesuaikanJangkauan lengan robot, kapasitas muatan, jumlah poros (standar poros 6, SCARA atau Cartesian opsional)

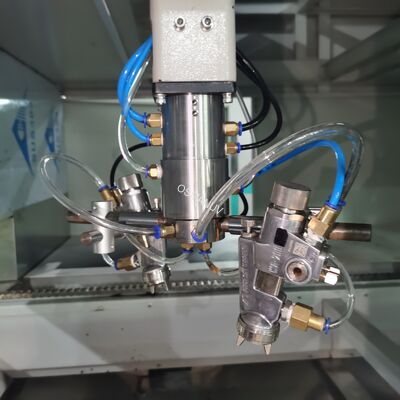

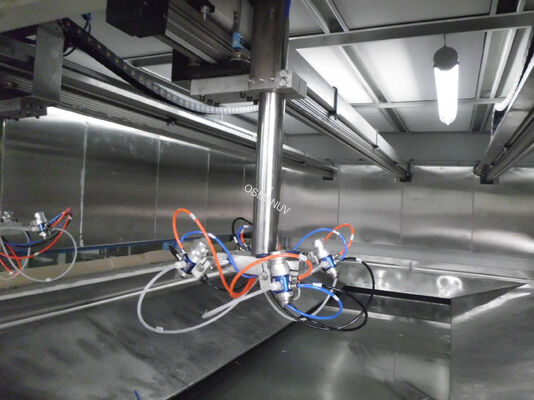

- Sistem senapan semprot: Dapat disesuaikanjenis senapan (tanpa udara, HVLP, ultrasonik, lapisan spin aliran rendah), ukuran nozel, dan jumlah senapan (1-8)
- Pemrograman Jalur Semprot: Dapat disesuaikanalgoritma jalur untuk geometri 3D yang kompleks; penentuan posisi yang dipandu oleh penglihatan mengkompensasi variasi dimensi produk
- Perlengkapan produk (Sarang): Dapat disesuaikanperlengkapan khusus untuk setiap bentuk produk dengan sistem perubahan cepat; perubahan <5 menit melalui penarikan resep
- Konfigurasi zona pengeringan: Dapat disesuaikanmengeringkan profil menambahkan UV-LED, memodifikasi rasio IR/udara panas, mengintegrasikan NIR untuk biopolimer sensitif panas
- Antarmuka kontrol: Dapat disesuaikantingkat otomatisasi manual, semi otomatis, atau sepenuhnya otomatis dengan integrasi MES/ERP
- Panjang garis dan tata letak: Dapat disesuaikankonfigurasi jalur penempatan kompak untuk ruang terbatas atau konveyor diperpanjang untuk jalur skala besar
- Kompatibilitas kamar bersih: Dapat disesuaikanintegrasi cleanroom ISO 5 sampai ISO 8 dengan penyaringan HEPA/ULPA dan kandang tekanan positif
- Parameter pelapis: Dapat disesuaikanprogram yang telah ditetapkan sebelumnya dan dapat disesuaikan untuk bahan pelapis yang berbeda, viskositas, dan target aplikasi
- Integrasi Sistem: Dapat disesuaikanAntarmuka I/O (Ethernet/IP, Profinet, kontak kering) untuk integrasi mulus dengan mesin cetak pulp yang ada dan sistem otomatisasi pabrik
Fitur Utama
- Keakuratan Robot:6 sumbu lengan articulated dengan ± 0,05 mm repeatability memastikan 100% cakupan konsisten pada geometry 3D yang kompleks, menghilangkan lubang pin dan garis-garis yang umum dalam penyemprotan manual
- Efisiensi Transfer Tinggi:Teknologi canggih tanpa udara yang dibantu udara mencapai efisiensi transfer material ≥85% yang jauh lebih tinggi daripada penyemprotan manual (30-40%), mengurangi biaya bahan pelapis hingga 40%
- Posisi yang dipandu oleh penglihatan:Sistem penglihatan mengkompensasi variasi dimensi dalam produk bubuk cetakan, memastikan penyelarasan jalur semprotan yang akurat pada setiap siklus
- Sistem cat loop tertutup:Pemantauan aliran dan tekanan secara real time dengan kontrol viskositas otomatis mempertahankan kualitas pelapis yang konsisten dan mengurangi limbah
- Pergantian resep-driven:Simpan 100+ resep; perubahan antara keluarga produk atau formulasi pelapis dalam waktu <5 menit
- Pengeringan bertahap terintegrasi:IR + dipaksa udara panas atau UV-LED dalam garis pengeringan menghilangkan oven pengerasan terpisah dan penanganan ganda, mengurangi persediaan kerja dalam proses
- Desain hemat energi:Pembuat yang dikendalikan VFD, zona IR yang hanya diaktifkan dengan kehadiran produk, dan mode daya siaga mengurangi konsumsi energi
- Pembersihan nozel otomatis:Desain anti penyumbatan dengan siklus pembersihan yang dapat diprogram meminimalkan waktu henti dan memastikan kualitas semprotan yang konsisten
- Konstruksi Berkualitas Makanan:Semua permukaan kontak produk dari stainless steel SUS304 memastikan kepatuhan terhadap standar keselamatan pangan
- Pelacakan data penuh:Catatan batch kecepatan semprot, suhu, berat pelapis dan waktu siklus untuk kepatuhan kontrol kualitas dan audit sertifikasi ISO
- Desain tahan ledakan:Pengelolaan dan sistem knalpot tahan ledakan opsional untuk pelapis berbasis pelarutdapat disesuaikanpilihan
- Konstruksi Modular Tugas Berat:Skala dari 1 sampai 8 pistol semprot; dapat diperluas untuk peningkatan kapasitas di masa depan melalui bagian baut
- Keamanan & Kepatuhan:Tirai cahaya bawaan, pemberhentian darurat, interlock kandang, perlindungan suhu tinggi; bersertifikat CE dan ISO9001
Dukungan dan Layanan
- Pemasangan & Peresmian:Pengaturan di tempat, kalibrasi, dan pemrograman jalur oleh insinyur berpengalaman (2-3 minggu di tempat) dengandapat disesuaikanpaket dukungan yang tersedia
- Pelatihan Komprehensif:Pelatihan praktis untuk operator, personel pemeliharaan, dan personel R&D termasuk 5-10 hari pelatihan di tempat; video manual juga disediakan
- Jaminan & Pemeliharaan:Garansi 12 bulan untuk lengan robot, PLC, pompa, dan semua elektronik;dapat disesuaikankontrak pemeliharaan pencegahan yang tersedia
- Pasokan suku cadang:Dijamin selama 10+ tahun dengan pengiriman ekspres global 48 jam dari gudang regional
- Dukungan jarak jauh:24/7 pemecahan masalah jarak jauh melalui panggilan video atau pemantauan IoT dengan akses VPN ke PLC untuk diagnostik real-time, pembaruan perangkat lunak, dan pengaturan parameter
- Pengembangan Proses:Pengujian sampel gratis dan pengembangan proses, kirimkan produk pulp cetakan Anda; kami memberikan laporan optimasi lengkap termasuk parameter semprot, ketebalan lapisan, keseragaman, dan kinerja penghalang
- Konsultasi Teknis:Layanan konsultasi teknis gratis seumur hidup dan peningkatan masa depan untuk kebutuhan produksi yang berkembang
- Dukungan seumur hidup:Bantuan teknis melalui telepon, email, atau obrolan online selama masa pakai peralatan
Pengemasan dan Pengiriman
- Kemasan:Dikemas dengan aman dalam peti kayu bertulang dengan film anti karat dan kemasan tahan air; komponen sensitif dilindungi dengan sisipan busa khusus
- Waktu lead standar:30 - 45 hari kerja setelah konfirmasi pesanan untuk konfigurasi standar
- Waktu pengiriman khusus: Dapat disesuaikanjadwal pengiriman ¥50-70 hari untuk jalur yang sepenuhnya disesuaikan
- Pengiriman:Pengiriman di seluruh dunia melalui angkutan laut, angkutan udara, atau kereta api; syarat FOB / CIF tersedia
- Dokumen:Dokumen ekspor lengkap termasuk manual teknis, skema listrik, deklarasi CE dan formulir bea cukai yang diberikan
- Opsi yang dapat disesuaikan:Kothak ekspor, label khusus, dokumentasi pelabuhan tujuan dan instruksi penanganan khusus tersedia atas permintaan
Pertanyaan yang Sering Diajukan
Q1: Apa kapasitas produksi khas dari jalur penyamakan semprotan ini?
Kapasitas produksi berkisar antara 10-40 siklus per menit tergantung pada konfigurasi (tergantung pada produk).throughput dapat diskalakan untuk memenuhi target produksiKapasitas penuh.dapat disesuaikanberdasarkan volume produksi target dan geometri produk Anda.
T2: Bagaimana perpaduan semprotan dibandingkan dengan metode pelapis lain dalam hal efisiensi bahan?
Teknologi penyemprotan efisiensi transfer tinggi yang canggih mencapai efisiensi transfer material ≥85% yang jauh lebih tinggi daripada penyemprotan manual (30-40%).Hal ini dapat mengurangi biaya bahan hingga 40%.
T3: Dapatkah jalur diintegrasikan dengan mesin cetak pulp yang ada?
Tinggi konveyor feed, orientasi, dan sinyal sinkronisasi (kontak kering, Ethernet / IP, Profinet) sepenuhnyadapat disesuaikanKami juga dapat mengintegrasikan robot pick-and-place untuk transfer langsung dari pers ke unit penutup semprotan.
