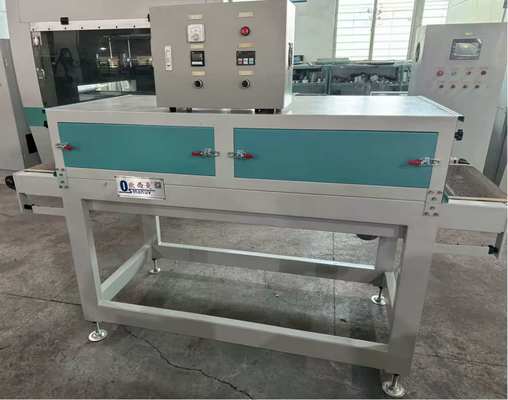

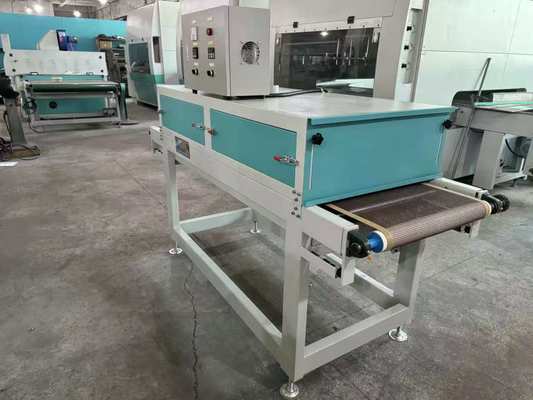

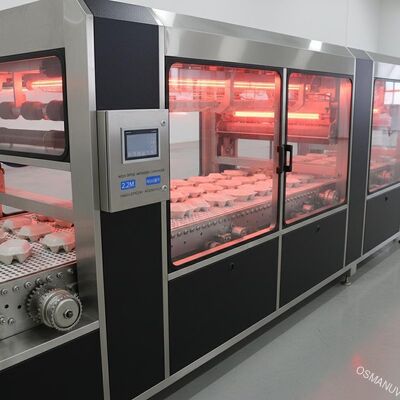

Konveyor Pengering Inframerah 2.2M Hemat Energi Berkecepatan Tinggi untuk Pelapisan Permukaan Pulp Cetak
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OSMANUV |
| Sertifikasi: | ISO9001 |
| Nomor model: | OSM-IR-300 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | KOTAK KAYU |
| Waktu pengiriman: | 30 ~ 40 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Perundingan |
|
Informasi Detail |
|||
| Sistem pendingin: | Pendinginan udara paksa | Suhu Pemanasan: | 0-200 ℃ |
|---|---|---|---|
| Nomor Model: | OSM-IR-920 | Kisaran suhu pengeringan: | 30°C - 150°C |
| Metode pengeringan: | Radiasi inframerah | Warna: | Komputer Putih |
| Lebar kering yang efektif: | 1320mm | Konsumsi daya: | Variabel (misalnya, 3kW - 15kW) |
| Menyoroti: | konveyor pengering inframerah 2,2M,mesin pengering inframerah hemat energi |
||
Deskripsi Produk
Conveyor pengeringan inframerah 2.2M hemat energi berkecepatan tinggi untuk lapisan permukaan pulp cetakan
Komposisi Jalur Produksi
Sistem conveyor pengeringan inframerah berkecepatan tinggi ini dirancang khusus untuk pengeringan terus-menerus produk pulp cetakan yang dilapisi permukaan dan terdiri dari:
- Bagian Input Conveyor:Sabuk pakan kecepatan variabel dengan kontrol jarak produk untuk beban yang konsisten dan integrasi mulus dengan peralatan pelapis hulu
- Ruang pengeringan inframerah utama:Struktur terowongan tugas berat dengan susunan pemancar inframerah gelombang menengah untuk pemanasan yang ditargetkan
- Sistem Pemanasan IR Multi-ZoneZona pemancar IR yang dikendalikan secara independen untuk profil pengeringan yang dioptimalkan di seluruh lebar produk
- Sistem Bantuan Sirkulasi Udara Panas:Sirkulasi udara paksa terintegrasi untuk meningkatkan distribusi panas dan mempercepat penguapan pelarut/kelembaban
- Sistem Pengendalian Eksos & Kelembaban:Damping dan kipas ekstraksi kelembaban yang diatur untuk menghilangkan larutan dan uap air yang menguap secara efisien
- Bagian pendingin:Zona pendinginan lingkungan atau udara paksa untuk menstabilkan suhu permukaan akhir sebelum penanganan produk
- Bagian Conveyor OutfeedSabuk keluar dengan kecepatan variabel dengan unit stacking opsional untuk pengumpulan produk kering yang terorganisir
- Kabinet kontrol PLC terpusat dengan HMI:Antarmuka layar sentuh untuk kontrol parameter lengkap, penyimpanan resep, dan pemantauan produksi real-time
- Penggerak Frekuensi Variabel (VFD):Kontrol kecepatan motor presisi untuk sistem conveyor dan kipas
Deskripsi Produk
High-Speed Energy-Efficient 2.2M Infrared Drying Conveyor adalah sistem pengeringan industri profesional yang dirancang khusus untuk cepatpengeringan permukaan berbahan dasar air dan pelarut pada produk pulp cetakan seperti peralatan makan (piring), mangkuk, kotak makan siang, nampan), sisipan kemasan industri, wadah makanan, dan barang pulp berlapis lainnya.
Menggunakan teknologi pemanasan inframerah gelombang menengah, peralatan ini memberikan panas yang cepat dan ditargetkan langsung ke permukaan yang dilapisi,mempercepat penguapan kelembaban dan pengerasan lapisan dengan efisiensi energi tinggiEnergi inframerah yang langsung diserap dengan cepat memanaskan lapisan pelapis tanpa perlu memanaskan seluruh volume udara di sekitar bengkel,mengurangi limbah energi dan biaya operasional secara signifikan.
Sistem bantuan sirkulasi udara panas yang terintegrasi meningkatkan keseragaman panas, mencegah masalah seperti pinhole dan pengerasan tidak lengkap.2-meter lebar infrared pengeringan conveyor adalah pilihan yang ideal untuk menengah-ke-tinggi volume pembuatan bubuk yang ingin meningkatkan throughput sambil menjaga konsistensi, permukaan berkualitas tinggi dan konsumsi energi minimal.
Parameter teknis
| Parameter | Spesifikasi / Deskripsi |
|---|---|
| Pengangkatan Model | Seri OSM-IR-2200-HS (bisa disesuaikan) |
| Lebar Kerja yang Efektif | 2200 mm (bisa disesuaikan dari 600 mm hingga 2600 mm) |
| Panjang total konveyor | 6 - 20 meter (bisa disesuaikan berdasarkan kebutuhan pengeringan) |
| Ketinggian Produk Maksimal (Pembayaran) | 80 - 180 mm (diatur) |
| Jenis konveyor | Sabuk mesh Teflon satu lapisan / rantai mesh stainless steel (bisa disesuaikan) |
| Kecepatan konveyor | 0.5 - 30 m/min (diatur tanpa langkah melalui VFD) |
| Metode Pemanasan | Emitor kuarsa inframerah gelombang menengah (panjang gelombang: 2,0 - 4,0 μm) |
| Kisaran suhu | Lingkungan - 160°C (bisa diatur, dikendalikan PID) |
| Persamaan Suhu | ± 5°C di seluruh lebar kerja (dengan bantuan sirkulasi udara panas) |
| Jumlah Zona Pemanasan IR | 2 - 6 zona yang dikendalikan secara independen |
| Konfigurasi pemancar IR | Staggered array untuk distribusi panas yang seragam |
| Sirkulasi Udara Panas | Sistem udara paksa yang dirancang secara integral dengan aliran udara yang dapat diatur |
| Sistem knalpot | Damping dengan kipas knalpot kecepatan variabel, sensor kelembaban opsional |
| Sistem kontrol | PLC dengan HMI layar sentuh warna 7′′/10′′, manajemen resep, pencatatan data |
| Sumber Daya | 380V / 50Hz / 3-fase (bisa dikonfigurasi menjadi 220V / 60Hz atau 460V / 60Hz) |
| Total Daya Terpasang | 55 - 120 kW (bisa disesuaikan berdasarkan zona pemanasan dan konfigurasi conveyor) |
| Bahan konveyor | Mesh serat kaca berlapis teflon / baja tahan karat 304 sabuk berlubang |
| Isolasi | 60 - 100 mm isolasi wol mineral kepadatan tinggi untuk efisiensi termal |
| Zona pendinginan | 1 - 2 meter bagian pendingin udara paksa (bisa disesuaikan) |
| Fitur Keamanan | Kabel tarik pemadaman darurat, perlindungan overload termal, penjaga keamanan |
| Jejak Mesin (L × W × H) | Dapat disesuaikan berdasarkan panjang garis; tipikal: 8.000×2.800×1.800 mm |
| Ketinggian Operasi | 900 mm (± 20 mm diatur) |
| Sertifikasi | Sertifikat CE, ISO9001:2015 sesuai, pilihan UL tersedia |
Aplikasi
Ideal untuk pengeringan terus-menerus dari produk pulpa cetakan yang dilapisi permukaan di berbagai sektor industri:
- Perlengkapan meja dari pulp cetakan:Pengeringan lapisan penghalang berbasis air dan pelarut pada piring, mangkuk, kotak makan siang, cangkir, nampan, dan wadah makanan
- Kemasan Kardus:Pengeringan pelapis fungsional dan dekoratif pada wadah karton, kerang, kotak dan karton
- Pembuatan Pulp Industri:Pengeringan lapisan pada sisipan kemasan elektronik, baki suku cadang mobil, dan komponen industri serat cetak lainnya
- Produk Pulp Lapisan:Setiap barang dari pulp cetakan yang membutuhkan pengeringan yang cepat dan efisien dari lapisan permukaan yang diterapkan
- Komponen panel furnitur:Pengeringan primer dan lapisan atas pada papan furnitur, pintu lemari, dan panel dekoratif (sehingga lebar 2200mm)
- Lingkungan Manufaktur Volume Tinggi:Jalur produksi terus menerus yang membutuhkan throughput tinggi, downtime minimal, dan operasi hemat energi
Opsi kustomisasi
Garisnya adalahdapat disesuaikan sepenuhnyaagar sesuai dengan ruang pabrik tertentu, volume produksi, geometri produk, dan persyaratan pelapis.
- Lebar kerja yang efektif:Konfigurasi standar 2200mm sepenuhnya diatur dari 600mm ke 2600mm
- Total panjang garis:Panjang konveyor dapat disesuaikan dari 6 meter hingga 20+ meter
- Jumlah Zona Pemanasan:Zona yang dikendalikan secara independen dapat disesuaikan dari 2 hingga 6
- Pilihan pemancar IR:Pilihan pemancar gelombang menengah atau inframerah jauh
- Jenis sabuk pengangkut:Teflon mesh belt, stainless steel mesh chain, atau bahan belt khusus
- Desain sirkulasi udara panas:Pola aliran udara yang dapat disesuaikan (dari atas ke bawah, dari bawah ke atas, atau kombinasi)
- Konfigurasi sistem knalpot:Kipas pembuangan dengan kecepatan tetap atau variabel, kontrol kelembaban manual atau otomatis
- Kemampuan integrasi:Integrasi langsung dengan peralatan pelapis di hulu dan sistem finishing/pengemasan di hulu
- Konfigurasi catu daya:380V/50Hz (standar), 220V/60Hz (Amerika Utara), 460V/60Hz, atau persyaratan regional lainnya
- Sertifikasi Khusus:Opsi sertifikasi CE, UL, CSA, EAC untuk kepatuhan ekspor internasional
- Bagian pendingin:Panjang dan konfigurasi zona pendingin udara sekitar atau udara paksa
- Pemantauan Jauh & Konektivitas Data:Konektivitas IoT opsional untuk pelacakan kinerja real-time
- Integrasi Cleanroom:Konstruksi baja tahan karat dan knalpot HEPA-difilter untuk aplikasi medis/farmasi
Fitur Utama
- 2Kapasitas format lebar 2 meter:Menangani produk pulp cetakan besar dan panel hingga lebar 2200mm dalam satu kali melewati
- Pengeringan terus menerus berkecepatan tinggi:Kecepatan konveyor hingga 30 m/min dengan pemanasan IR multi-zone
- Pemanasan inframerah respon cepat:Emitter inframerah gelombang menengah memberikan waktu pemanasan cepat (detik)
- Operasi hemat energi:Konsumsi energi hingga 30% lebih rendah dibandingkan dengan pengering udara panas konvensional
- Perlengkapan Lapisan Superior:Mencegah cacat permukaan seperti pinhole, lecet, atau penyembuhan yang tidak lengkap
- Distribusi suhu seragam:Staggered IR emitter array dikombinasikan dengan bantuan sirkulasi udara panas
- Kontrol PLC yang ramah pengguna:Antarmuka layar sentuh intuitif dengan manajemen resep
- Biaya Operasi Rendah:Mengurangi konsumsi energi dan persyaratan pemeliharaan minimal
- Desain terowongan kompak:Konstruksi modular mengurangi kebutuhan ruang lantai
Dukungan dan Layanan
- Pemasangan & Peresmian:Dukungan instalasi profesional di lokasi termasuk kalibrasi dan integrasi jalur penuh
- Program Pelatihan OperatorPelatihan komprehensif yang mencakup prosedur operasi dan pemeliharaan mesin
- Hotline Teknis & Dukungan Jauh:24/5 bantuan teknis jarak jauh melalui telepon, email, dan IoT-enabled remote diagnostics
- Rencana pemeliharaan pencegahan:Layanan pemeriksaan terjadwal, kalibrasi, dan penggantian komponen
- Konsultasi Optimasi Proses:Panduan ahli tentang optimalisasi parameter pengeringan untuk formulasi pelapis khusus
- Paket dokumentasi:Dokumen teknis yang komprehensif termasuk manual operasi dan skema listrik
- Ketersediaan suku cadang:Pasokan seumur hidup suku cadang asli melalui jaringan distribusi global
- Jaminan diperpanjang:Opsional 24 bulan atau 36 bulan garansi diperpanjang cakupan tersedia
Pengemasan dan Pengiriman
- Kemasan:Modul yang sudah dirakit dikirimkan pada palet kayu ekspor bertulang bertulang dengan bahan tahan kejut
- Pilihan pengiriman:Pengiriman di seluruh dunia melalui pengiriman laut, pengiriman udara untuk pengiriman mendesak, atau transportasi darat
- Waktu pengiriman:30 - 45 hari untuk konfigurasi standar; 45 - 60 hari untuk konfigurasi khusus
- Pelabuhan Pengiriman:Pelabuhan utama Cina dengan dokumentasi ekspor lengkap yang diberikan
- Pengumpulan di tempat:Tim pemasangan khusus dengan pemasangan 1-2 minggu di lokasi dan validasi operasional
Pertanyaan yang Sering Diajukan
Jenis pelapis apa yang dapat dikeringkan dengan peralatan ini?
Conveyor pengeringan IR ini kompatibel dengan berbagai formulasi pelapis terutama lapisan penghalang berbasis air dan lapisan berbasis pelarut yang umum digunakan dalam aplikasi pulp cetak.IR gelombang menengah sangat efektif untuk pelapis berbasis air karena afinitasnya yang kuat terhadap molekul air, memastikan penghapusan kelembaban yang efisien tanpa merusak substrat.
Apa lebar kerja yang efektif 2,2 meter?
Ya, mesin ini sepenuhnya dapat disesuaikan. Sementara 2200mm adalah lebar standar yang direkomendasikan untuk produk pulp berformat besar, kami menawarkan lebar kerja yang efektif mulai dari 600mm hingga 2600mm.Seluruh konfigurasi jalur disesuaikan untuk memastikan keseragaman pengeringan optimal di seluruh dimensi produk tertentu Anda.
Bagaimana pengeringan inframerah dibandingkan dengan pengeringan udara panas untuk pelapis pulp cetakan?
Pengeringan inframerah menawarkan keuntungan yang signifikan untuk pulpa cetakan berlapis.menghasilkan konsumsi energi hingga 30% lebih rendah dibandingkan dengan pengering udara panas konvensionalSelain itu, IR memberikan waktu respons yang lebih cepat, kontrol suhu yang lebih tepat, dan mengurangi cacat permukaan.
Apakah bagian pendingin diperlukan setelah pengeringan IR?
Ya, zona pendingin dianjurkan untuk sebagian besar aplikasi.lapisan dan permukaan substrat membutuhkan pendinginan terkontrol sebelum penanganan untuk mencegah deformasi atau kerusakan yang terkait dengan panasSistem kami mencakup bagian pendingin yang dapat disesuaikan dari 1-2 meter dengan opsi pendingin udara sekitar atau dipaksa.
Dapatkah jalur ini diintegrasikan dengan peralatan pelapis otomatis?
Garis ini dirancang sebagai sistem modular yang terintegrasi dengan mulus dengan peralatan pelapis hulu seperti roller coater, jalur pelapis semprot, pelapis tirai,dan sistem dispensasi otomatisTim insinyur kami memberikan dukungan penuh dalam perencanaan integrasi.
Apa konsumsi energi yang khas?
Konsumsi energi bervariasi berdasarkan jumlah zona pemanas, suhu operasi, kecepatan konveyor, dan throughput produk.Sistem bantuan sirkulasi udara panas yang terintegrasi mengoptimalkan penggunaan energi dengan mengedarkan kembali udara panas di dalam terowonganSistem pemulihan panas opsional dapat mengurangi biaya energi hingga 20%.
Berapa jangka waktu garansi?
Jaminan standar adalah 12 bulan dari tanggal komisi, meliputi cacat manufaktur dalam bahan dan pengerjaan. Jaminan mencakup semua komponen listrik, mekanik, dan struktural.Opsi garansi diperpanjang (24 atau 36 bulan) tersedia atas permintaan.
Dapatkah mesin menangani berbagai ketinggian/bentuk produk?
Ya, ruang terbuka tinggi produk dapat disesuaikan antara 80-180mm sebagai standar.penyesuaian khusus dapat dilakukan termasuk peningkatan ketinggian clearance dan posisi pemancar IR yang dimodifikasi untuk memastikan pengeringan seragam di seluruh geometri produk yang kompleks.
