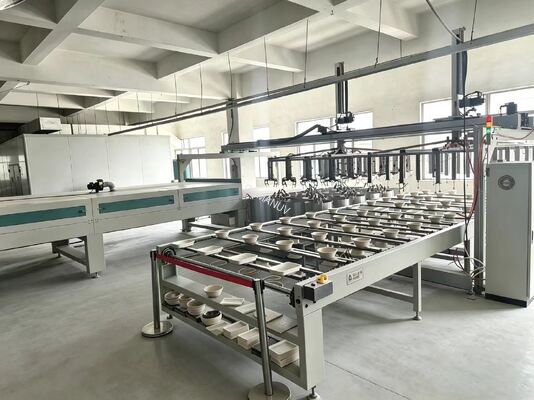

24-Stasiun Jalur Pelapisan Putar untuk Peralatan Cetakan Pulp

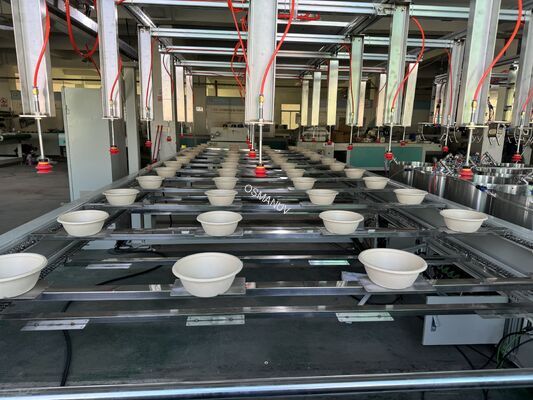

Jalur Produksi Pelapisan Putar 24-Stasiun inline yang sepenuhnya otomatis ini dirancang untuk aplikasi presisi bervolume tinggi dari lapisan penghalang (PE, PLA, dispersi berair bebas PFAS, photoresist, polimer) pada substrat termasuk peralatan makan cetakan pulp, wafer semikonduktor, panel kaca, dan film fleksibel. Menggunakan pengindeksan putar presisi dengan stasiun pelapisan putar individual, sistem memastikan deposisi film yang konsisten, seragam, dan bebas lubang jarum sambil mengintegrasikan dosis, pemutaran, dan pengeringan ke dalam satu proses berkelanjutan.
Spesifikasi Teknis
| Parameter | Nilai Standar | Rentang yang Dapat Disesuaikan |
|---|
| Jumlah stasiun kerja | 24 posisi (pengindeksan putar) | 12 / 16 / 24 / 32 stasiun |
| Kapasitas produksi | 15 - 35 siklus/menit (360 - 840 pcs/jam) | Dapat disesuaikan berdasarkan waktu pengeringan & ukuran bagian |
| Ukuran substrat maks | diameter 200 mm atau panel 300×300 mm | Hingga 450 mm / dapat disesuaikan ukuran chuck |
| Rentang kecepatan putar | 100 - 8.000 RPM | Dapat disesuaikan hingga 12.000 RPM |
| Akurasi kecepatan | ±1 RPM (dikendalikan servo) | ±0,5 RPM loop tertutup dapat disesuaikan |
| Berat / ketebalan lapisan | 5 - 25 gsm (kering) / 5 - 200 µm (basah) | Dapat disesuaikan melalui pompa & profil putar |
| Keseragaman lapisan | >95% (di seluruh 24 stasiun) | Dapat ditingkatkan menjadi ±1% / dapat disesuaikan |

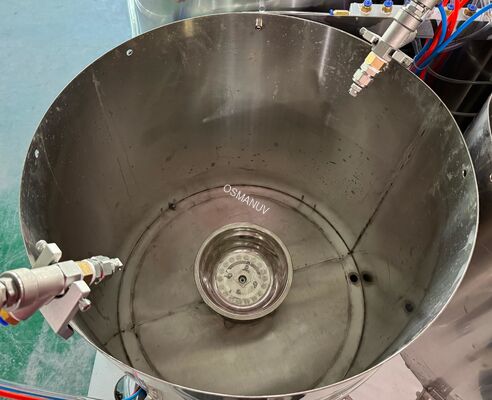

| Metode aplikasi lapisan | Pompa pengukur presisi + pelapisan putar berkecepatan tinggi | Dapat disesuaikan (jarum, semprot, inkjet) |
| Metode pengeringan | Terowongan multi-tahap (IR + udara panas paksa) | Dapat disesuaikan panjang, zona, opsi UV |
| Bahan konstruksi utama | Baja Tahan Karat 304 (rangka), jalur fluida food-grade | Lapisan 316L / PTFE dapat disesuaikan |

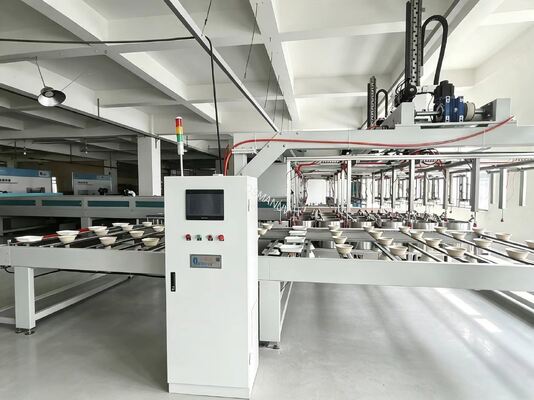

| Sistem kontrol | PLC Mitsubishi + layar sentuh HMI 7 inci | Delta / merek yang dapat disesuaikan |
| Catu daya | 380V / 50Hz (3-fasa), ~80-120kW puncak | 220V - 480V, 50/60Hz dapat disesuaikan |
| Udara terkompresi | 0,6 - 0,8 MPa, ~150 NL/menit | Dapat disesuaikan laju aliran |
| Efisiensi transfer material | >90% | Dapat disesuaikan dengan EBR & mangkuk pemulihan |
| Jejak garis (P×L×T) | Perkiraan. 12m × 3,5m × 2,2m | Sepenuhnya dapat disesuaikan agar sesuai dengan pabrik yang ada |
Aplikasi

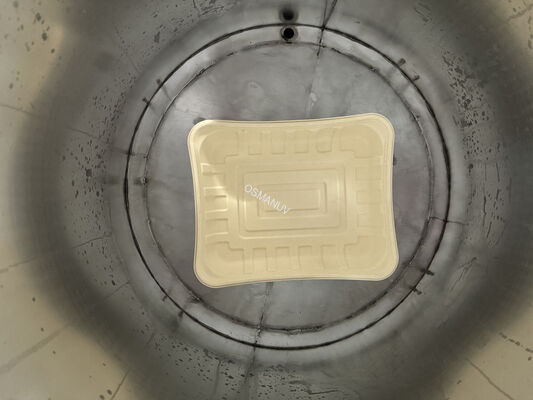

- Peralatan makan cetakan pulp - piring, mangkuk, nampan, wadah clamshell (lapisan penghalang berbasis PE, PLA, bio)
- Semikonduktor & MEMS - pelapisan photoresist pada wafer (hingga 300mm)
- Sel surya OLED / perovskite - deposisi film tipis untuk tampilan dan panel fotovoltaik
- Kemasan makanan - lapisan penghalang air/minyak untuk kemasan ramah lingkungan sekali pakai
- Pelapisan perangkat medis - film biokompatibel pada implan atau komponen
- Dapat disesuaikan untuk: film fleksibel, panel kaca, pita keramik, elektroda baterai lithium
Fitur Utama
- Kontrol stasiun individual - setiap stasiun dapat menjalankan program putar independen (kecepatan, waktu, akselerasi)
- Efisiensi & hasil tinggi - efisiensi transfer material >90% dibandingkan penyemprotan
- Presisi & keseragaman - dosis dan pemutaran yang dikendalikan servo menjamin berat lapisan yang konsisten
- Perubahan cepat - desain perkakas modular memungkinkan perubahan produk yang cepat
- Kontrol cerdas & pencatatan data - HMI dengan perpustakaan resep (hingga 999 resep), pemantauan waktu nyata
- Desain yang kuat & higienis - konstruksi baja tahan karat 304, mudah dibersihkan
- Logika penghematan material - sistem pemulihan cerdas mengurangi konsumsi bahan kimia sebesar 25-40%
- Interlock keselamatan - berhenti darurat, interlock penutup, deteksi vakum untuk penahan substrat
Opsi Kustomisasi
- Jumlah stasiun: 8 / 12 / 16 / 24 / 32 stasiun - dapat disesuaikan
- Sarang bagian & perkakas: perlengkapan yang dimesin khusus untuk bentuk produk tertentu
- Sistem dosis: jenis pompa, kapasitas, dan desain nosel untuk viskositas lapisan yang berbeda - dapat disesuaikan
- Terowongan pengeringan: panjang, zona pemanas, panjang gelombang IR, atau pengeringan UV - dapat disesuaikan
- Profil putar: kecepatan, akselerasi, waktu per stasiun - secara independen dapat disesuaikan per resep
- Konfigurasi tata letak: melingkar, linier, atau berbentuk L - dapat disesuaikan untuk ruang lantai
- Integrasi: antarmuka dengan mesin cetak, konveyor, atau sistem MES yang ada - dapat disesuaikan
- Pemulihan material: daur ulang EBR, jalur volume mati rendah, mangkuk pemulihan pelarut - dapat disesuaikan untuk limbah minimal
- Kontrol lingkungan: kompatibilitas ruang bersih (Kelas 10 - Kelas 100.000), pembersihan gas inert - dapat disesuaikan
Dukungan dan Layanan
- Garansi 12 - 24 bulan (dapat diperpanjang berdasarkan model)
- Konsultasi proyek - analisis kelayakan dan desain solusi proses
- Instalasi & komisioning - instalasi dan kalibrasi di lokasi yang diawasi
- Pemecahan masalah jarak jauh - melalui WhatsApp, Teams, atau TeamViewer
- Pasokan suku cadang - stok selama 7+ tahun
- Pelatihan operator - pelatihan di lokasi untuk tim produksi Anda
- Dukungan rekayasa kustomisasi - gambar CAD + penyesuaian kode PLC disertakan
Pengemasan dan Pengiriman
Pengemasan termasuk kantong vakum anti-statis + bantalan busa + peti ekspor kayu lapis yang diperkuat dengan kertas anti-karat VCI dan penghalang tahan lembab pada komponen sensitif. Metode pengiriman yang tersedia: FOB (Shanghai / Shenzhen / Qingdao) atau CIF melalui laut, udara, atau kereta api. Waktu tunggu: 30 - 60 hari berdasarkan tingkat kustomisasi. Dokumen yang disertakan: Manual pengguna, sertifikat kalibrasi, deklarasi CE, skema kelistrikan.
Pertanyaan yang Sering Diajukan
T: Bisakah 24 stasiun menjalankan program putar yang berbeda secara bersamaan?
J: Ya. Dalam versi motor independen, setiap stasiun mendukung dapat disesuaikan resep independen (kecepatan, waktu, akselerasi).
T: Ukuran substrat apa yang dapat ditangani?
J: Standar mendukung wafer hingga 200mm atau panel 300×300mm. Kami dapat menyesuaikan chuck untuk substrat dari chip 5×5mm hingga panel 450mm.
T: Bisakah jalur ini menangani lapisan berbasis air dan berbasis pelarut?
J: Ya. Kami dapat menyesuaikan bahan jalur fluida (PTFE, 316L) dan menambahkan kelistrikan tahan ledakan untuk kompatibilitas pelarut.
T: Apakah panjang terowongan pengeringan dapat disesuaikan?
J: Ya. Terowongan pengeringan dapat disesuaikan (diperpanjang/diperpendek, zona pemanas yang berbeda) berdasarkan profil pengeringan lapisan Anda.
T: Bagaimana cara beralih antar bentuk produk yang berbeda?
J: Mesin menggunakan perkakas modular. Sarang bagian dapat disesuaikan dan dapat ditukar dalam waktu kurang dari 15 menit untuk perubahan cepat.
T: Bisakah jalur ini terintegrasi dengan mesin cetak saya yang ada?
J: Ya. Kami menyediakan antarmuka dapat disesuaikan input/output, pencocokan kecepatan, dan protokol komunikasi PLC untuk integrasi yang mulus.
T: Berapa jumlah pesanan minimum untuk jalur yang disesuaikan?
J: 1 unit untuk perubahan konfigurasi (sarang, nosel, kecepatan). 2+ unit untuk desain mekanis penuh dan tata letak khusus.
