Sel Kerja Lapisan Spin Robot Modular 24 Stasiun untuk Lapisan Dalam Pulp Cetakan
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OSMANUV |
| Sertifikasi: | ISO9001 |
| Nomor model: | OSM-XT-500 |
| Dokumen: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | KOTAK KAYU |
| Waktu pengiriman: | 30 ~ 40 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Perundingan |
|
Informasi Detail |
|||
| Arah berjalan: | Dari kiri ke kanan | Jenis: | Mesin Percontohan Pelapisan |
|---|---|---|---|
| perhiasan: | Spot UV, Tekstur, Efek Sandy | Stasiun kerja: | 24 |
| berat: | 1200kg | Kekuatan: | 3KW, 16KW, 65.3kW, 4.2kw, 0.75kW/220V/50Hz |
| Kecepatan pelapisan: | Kecepatan Tinggi | Nama Produksi: | 24 stasiun Spin Coating Line |
| Menyoroti: | Sel kerja lapis spin robot modular,Mesin pelapis internal pulp cetakan,Pemasok putar produksi yang fleksibel |
||
Deskripsi Produk

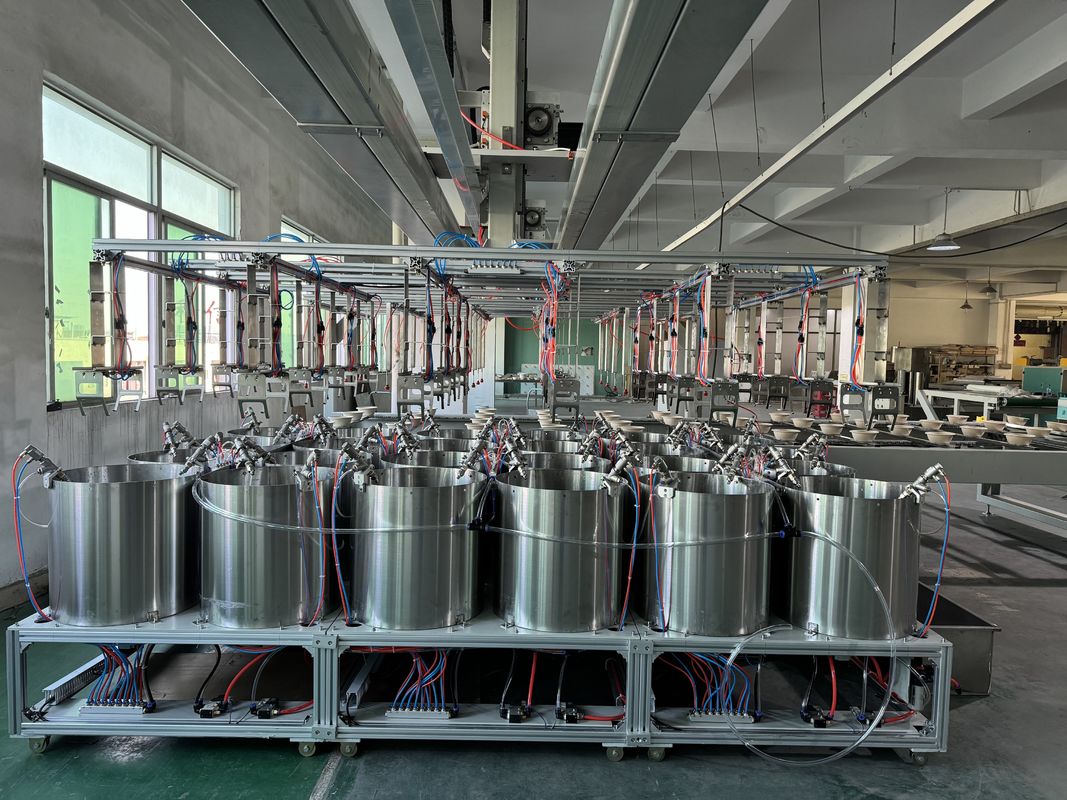

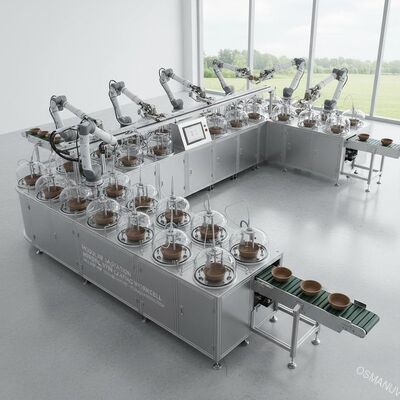

- 24 modul pelapis spin independen disusun dalam tata letak melingkar atau berbentuk U
- Robot kolaboratif (cobot) untuk transfer produk antar modul
- Manifold pasokan pelapisan dan pengumpulan limbah terpusat
- Menara pengering modular (IR, konveksi, atau kombinasi)
- Antarmuka konveyor cerdas untuk integrasi inline
- Pengangkut produk universal (dapat disesuaikan tanpa alat)
- Komputer edge dengan konektivitas OPC UA
- Dasbor pemantauan energi waktu nyata

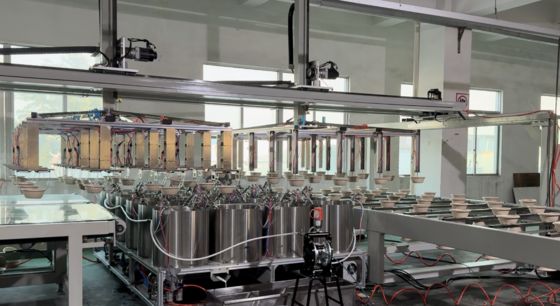

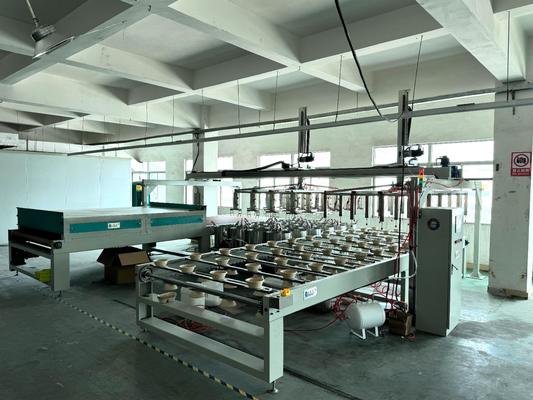

Sel kerja pelapis putaran robotik 24 stasiun modular ini memisahkan diri dari meja putar pengindeksan tetap tradisional. Sebaliknya, 24 modul spin coat independen disusun secara fleksibel (melingkar, linier, atau berbentuk U), dan satu atau dua robot kolaboratif mentransfer produk antar modul. Desain ini memungkinkan perutean dinamis: suatu produk dapat melewati stasiun jika pengeringan telah selesai atau mengunjungi kembali stasiun untuk pelapisan multi-lapis. Setiap modul putaran memiliki motor, dispenser, dan pengontrol lokalnya sendiri, yang memungkinkan pemrosesan paralel sesungguhnya tanpa hambatan. Workcell ideal bagi produsen yang sering mengubah bentuk produk atau formula pelapisan, karena desain modularnya memungkinkan konfigurasi ulang dalam hitungan jam, bukan hari. Sempurna untuk produksi pelapis internal pulp cetakan dalam volume sedang dan campuran tinggi.
| Parameter | Spesifikasi |
|---|---|
| Model | RSC-MP24M |
| Jumlah modul putaran | 24 (dapat diperluas hingga 48) |
| Konfigurasi tata letak | Melingkar, linier, atau berbentuk L (dapat disesuaikan) |
| Tipe robot | Kolaboratif (Universal Robots / Doosan / Fanuc CRX) - dapat disesuaikan |
| Maks. ukuran produk per modul | 350×350×200 mm (dapat disesuaikan) |
| Kecepatan putaran per modul | 50-2500 rpm (profil kecepatan independen) |
| Volume pelapisan per bagian | 0,1-10 ml (dapat diprogram) |
| Modul pengeringan per sel | 4-8 (campuran IR dan udara panas, dapat disesuaikan) |
| Waktu siklus per bagian | 8-15 detik (termasuk penanganan) |
| Modul daya per putaran | 1,2 kW (total 24 modul ~30 kW + robot) |
| Protokol komunikasi | EtherNet/IP, Profinet, OPC UA |
| Ruang lantai | 6×5 m hingga 10×8 m (tata letak dapat disesuaikan) |
| Berat (lengkap) | 4200 kg (tanpa modul opsional) |

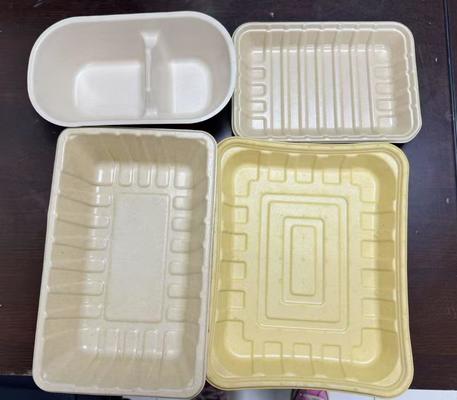

- Produksi campuran tinggi dari berbagai cetakan pulp tray (buah, telur, elektronik, medis)
- Pelapisan multi-lapis: primer + penghalang + lapisan atas tanpa berpindah ke mesin lain
- Volume rendah hingga sedang (500-5000 bagian/hari) dengan pergantian yang sering
- Jalur percontohan atau peningkatan penelitian dan pengembangan untuk formulasi pelapisan baru
- Manufaktur tepat waktu untuk kemasan pulp berlapis yang disesuaikan

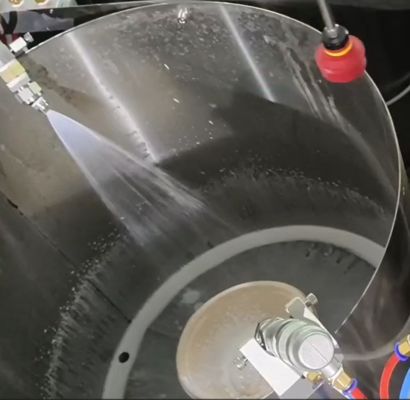

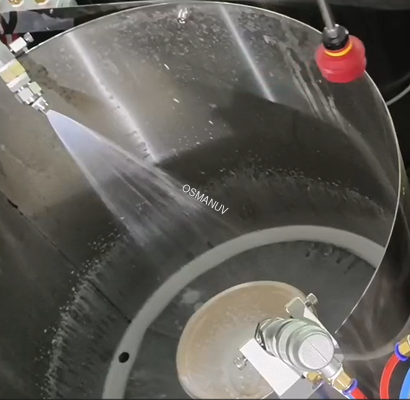

Setiap komponen dapat disesuaikan:jumlah modul putaran (8-48), merek dan muatan robot, geometri tata letak (dapat disesuaikan dengan luas lantai yang ada),dapat disesuaikanmodul pelapisan - semprotan pengap, semprotan ultrasonik, atau pengeluaran jarum,dapat disesuaikanjenis modul pengeringan (panjang gelombang IR, aliran udara konveksi), dandapat disesuaikandesain pembawa produk (jari universal atau sarang dengan bentuk tertentu). Jugadapat disesuaikanantarmuka perangkat lunak: integrasi MES, pelaporan batch, atau dasbor seluler.Dapat disesuaikanpagar pengaman dan tirai tipis untuk memenuhi peraturan setempat.
- Perutean dinamis - produk apa pun dapat masuk ke modul putaran apa pun dalam urutan apa pun
- Konfigurasi ulang tanpa waktu henti - tukar modul dalam <15 menit
- Pemrosesan paralel - 24 bagian dilapisi secara bersamaan, tidak diindeks
- Hemat energi: modul mati saat tidak digunakan
- Deteksi tabrakan bawaan dan pembatasan kekuatan (aman untuk intervensi manual)
- Pergantian berdasarkan resep - pilih file produk, robot secara otomatis menyesuaikan parameter gripper dan putaran
- Arsitektur terbuka - tulis logika kontrol Anda sendiri melalui REST API
- Simulasi tata letak gratis dan analisis waktu siklus
- Perakitan modular dan pemrograman robot di lokasi (3-5 hari)
- Pelatihan operator termasuk sertifikasi keselamatan robot
- Garansi 12 bulan untuk semua modul, 24 bulan untuk lengan robot
- Akses jarak jauh ke PLC dan robot untuk pemecahan masalah
- Kontrak layanan fleksibel: bayar per penggunaan atau tahunan
- Setiap modul putaran dikemas satu per satu dalam karton berlapis busa
- Robot dan pengontrol dalam peti pabrikan asli
- Rangka struktural dan konveyor dalam peti kayu lapis
- Beberapa palet - dapat dikirim sebagai angkutan udara untuk pengaturan mendesak
- Pengiriman: Opsi FCA / DDP
- Termasuk instruksi perakitan berbasis kode QR (video + model 3D)
