Jalur Pelapisan Putar Rotary Standar Enam Stasiun untuk Pelapis Penghalang Internal Pulp Cetak
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OSMANUV |
| Sertifikasi: | ISO9001 |
| Nomor model: | OSM-XT-500 |
| Dokumen: | CE-six station spin machin...ne.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | KOTAK KAYU |
| Waktu pengiriman: | 30 ~ 40 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Perundingan |
|
Informasi Detail |
|||
| Jenis aplikasi: | Industri | Nilai Otomatis: | Otomatis |
|---|---|---|---|
| Kualitas Lapisan: | Kualitas Tinggi | Kecepatan: | dapat disesuaikan |
| Model mesin: | ZP-1300# | cara kering: | Lampu IR |
| Ruang semprot: | 304 Baja tahan karat | Model: | OSM-XT-450T |
| Menyoroti: | jalur pelapisan putar untuk pulp,pelapis penghalang internal pulp cetak,mesin pelapis cetak pulp enam stasiun |
||
Deskripsi Produk

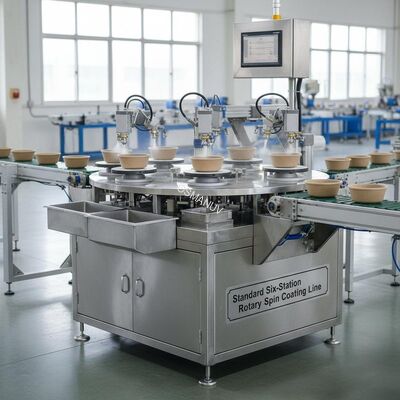

Standar enam stasiun Rotary Spin Coating Line untuk Moulded Pulp Internal Barrier Coating
Komposisi Jalur Produksi
Garis produksi lapisan putar putar enam stasiun terintegrasi ini terdiri dari:
- Stasiun Pengisian OtomatisUnit pick-and-place servo-driven dengan gripper vakum, sensor orientasi produk, dan posisi yang dipandu oleh penglihatan
- Mesin putar indeksasi berputar enam stasiun✓ Meja putar servo-driven tugas berat dengan 6 stasiun yang dapat diprogram (60° indeksasi), akurasi penentuan posisi presisi ± 0,1 mm, waktu tinggal stasiun yang dapat diprogram secara independen
- Sistem Distribusi LapisanPompa peristaltik atau pompa jarum suntik presisi, rentang dispensasi 0,1-50 ml, tangki baja tahan karat dengan agitator dan filtrasi 50-200 μm, kontrol viskositas otomatis
- Enam Motor Lapisan Spin Independen satu servo motor torsi tinggi per stasiun (0-3000 rpm masing-masing), pemrograman kecepatan dan akselerasi individual per stasiun, penggantian perlengkapan tanpa alat
- Sistem Pemulihan Limbah dan Pelarut Terpusat ekstraksi asap terintegrasi dengan filtrasi HEPA, karbon aktif atau pilihan pengolahan scrubber basah
- Kabinet Kontrol PLCPLC kelas industri dengan HMI layar sentuh 10-12", komunikasi Ethernet/IP dan Modbus TCP, penyimpanan resep 200+
- Data Logging & Modul Akses JauhEkspor USB, pelaporan awan (opsional), pemantauan produksi real-time
- Stasiun Pengungkapan & Pengemasan OtomatisRobot pick-and-place dengan menghitung dan menumpuk produk, antarmuka conveyor ke oven pengeras hilir
Semua bagian kontak produk terbuat dari baja tahan karat kelas makanan SUS304 atau SUS316L, dengan papan putar dan lemari perlengkapan dilengkapi lapisan yang keras dan tahan korosi.
Ringkasan Produk
Ini.Standar enam stasiun rotary Spin Coating Linedibangun khusus untukaplikasi otomatis, dengan throughput tinggi dari lapisan penghalang pada permukaan dalam produk pulp cetakan- termasuk wadah makanan (piring, mangkuk, kerang), kemasan industri (tray, pelindung sudut), dan komponen serat cetakan khusus (kemasan elektronik, tray perangkat medis).
Desain turntable enam stasiun memberikan output yang jauh lebih tinggi daripada sistem batch atau single-station sambil mempertahankan jejak yang kompak.Setiap stasiun bekerja secara bersamaan pada produk yang berbeda, dengan papan putar indeksasi tepat antara stasiun.
Dengan hati-hati mengontrol kecepatan putaran yang diinginkan,Setiap produk menerima lapisan pelapis sentrifugal yang seragam yang sesuai dengan kontur internal rongga serat yang dibentuk terlepas dari kompleksitasnyaProses ini memastikan ketebalan film yang tepat (± 2 μm) dan efisiensi transfer material (> 90%), secara signifikan mengurangi limbah dibandingkan dengan metode semprot.
Aplikasi
- Barang layanan makanan- piring, mangkuk, kerang, kotak makan siang, wadah cangkir yang membutuhkan lapisan fungsional tahan air dan tahan minyak
- Tray telur dan tray makanan- lapisan penghalang internal untuk perlindungan terhadap kelembaban
- Kemasan elektronik√ baki anti-statis untuk semikonduktor, papan sirkuit, hard drive
- Tray peralatan medisPengemasan penghalang steril, sisipan farmasi
- Kemasan industriPerlindung sudut, penjaga tepi, penopang palet
- Kemasan kosmetik√ Serat cetakan premium dan pelat tampilan
Opsi kustomisasi
Jalur pelapis putar enam stasiun ini menawarkan kustomisasi yang luas untuk kebutuhan produksi yang beragam:
- Jumlah stasiun yang dapat disesuaikan memperluas dari 6 menjadi 8, 12, atau 16 stasiun untuk throughput yang lebih tinggi
- Diameter turntable yang dapat disesuaikan- dari 1.200 mm sampai 2.500 mm untuk palet produk yang lebih besar
- Rentang kecepatan putaran yang dapat disesuaikan hingga 5.000 rpm untuk lapisan ultra-ipis; kecepatan maksimum yang lebih rendah untuk lapisan viskositas berat
- Perlengkapan produk yang dapat disesuaikan (palet/sarang) √ sarang khusus per bentuk produk dengan sistem perubahan cepat tanpa alat; penekanan yang dibantu vakum atau mekanis
- Tata letak stasiun yang dapat disesuaikan¢ mengatur ulang operasi dispensing, spin, dan pengeringan di seluruh stasiun
- Jenis lapisan yang dapat disesuaikan dan sistem pompa yang kompatibelPeristaltik untuk air berbasis/lateks, jarum suntik untuk dispenser mikro presisi (0,01 mL resolusi), diafragma untuk viskositas tinggi
- Integrasi stasiun pengeringan yang dapat disesuaikanMengintegrasikan modul IR, udara panas, atau UV-LED di stasiun khusus
- Pelaporan data yang dapat disesuaikan & pelacakanEkspor CSV, PDF, atau format kustom; opsional FDA 21 CFR Bagian 11 dengan tanda tangan elektronik dan jejak audit
- Otomatisasi pemuatan/pengungsian yang dapat disesuaikan Pengunggah/pengunggah robot yang dipandu dengan penglihatan, integrasi conveyor, atau stasiun pengunggahan manual
- Kompatibilitas kamar bersih yang dapat disesuaikanISO 5 (Kelas 100) hingga ISO 8 (Kelas 100.000) dengan kandang yang disaring HEPA, desain tekanan positif
- Tegangan dan frekuensi yang dapat disesuaikanUntuk setiap lokasi global (208V sampai 690V, 50Hz atau 60Hz)
Fitur Utama
Operasi simultan enam stasiunSemua stasiun aktif secara paralel, memaksimalkan throughput dibandingkan sistem batch
Indeks berputar terus menerusTidak ada menunggu antara siklus; aliran produksi keadaan tetap
Kontrol putaran independen per stasiun✓ Motor setiap stasiun dapat diatur untuk kecepatan yang berbeda dan profil akselerasi
Efisiensi transfer pelapis yang tinggiPemanfaatan bahan ≥90% mengurangi limbah pelapis secara signifikan
Kontrol ketebalan presisiKekuatan lapisan ± 2% tepat, ketebalan film ± 2 μm seragam
Manajemen Resep200+ resep; perubahan produk instan (<5 menit)
Perubahan perlengkapan tanpa alat✓ sarang produk yang cepat berubah, waktu henti minimal antara keluarga produk
Ekstraksi asap terintegrasi penanganan aman dari pelapis berbasis pelarut
Pelacakan data
Jejak yang kompak6 stasiun di satu meja putar membutuhkan ~ 50% lebih sedikit ruang lantai daripada 6 stasiun inline
Perbaikan mudahPapan pemasangan modular, servo motor yang dapat diakses, pemindahan panel tanpa alat
Dukungan dan Layanan
- Dukungan teknis gratis seumur hidupTelepon, email, panggilan video, insinyur dukungan khusus
- Pemasangan dan pengoperasian di lokasi️ insinyur tersedia di seluruh dunia; dokumentasi IQ/OQ opsional
- Pelatihan operator dan perawatanPelatihan di tempat selama 3-5 hari termasuk
- Jaminan 2 tahun- pada drive turntable, motor putar, PLC, dispenser pompa, sensor, dan semua elektronik
- Pasokan suku cadang✓ ketersediaan yang dijamin selama 10+ tahun; pengiriman ekspres global 48-jam untuk komponen penting
- Program pemeliharaan pencegahan Pemeriksaan tahunan di tempat, kalibrasi motor, rekonstruksi pompa, verifikasi sensor, dan pemeriksaan keselarasan perlengkapan
- Pengujian sampel gratis dan pengembangan prosesKami menyediakan laporan uji lapisan, parameter putaran yang dioptimalkan, dan konfigurasi stasiun yang direkomendasikan.
- Diagnosis jarak jauhAkses VPN ke PLC untuk pemecahan masalah secara real-time dan pengaturan parameter berbasis perangkat lunak
Pengemasan dan Pengiriman
- Dikemas dalam kotak kayu lapis berkualitas ekspor dengan film anti karat VCI, kantong pengering dan bantalan busa yang dipotong khusus
- Dikirim dalam bagian modular untuk memuat kontainer (40ft HC kontainer direkomendasikan)
- Komponen kontrol sensitif yang dikemas secara terpisah dengan perlindungan anti-statis dan shock-proof
- Termasuk: manual bahasa Inggris, sertifikat CE, skema listrik, sertifikat kalibrasi, kit alat, kit suku cadang lengkap
- Kondisi pengiriman: FOB / CIF / DAP / DDP melalui laut, pengiriman udara untuk sistem yang lebih kecil
- Waktu pengiriman: 35 hari untuk konfigurasi standar; 50-70 hari untuk jalur yang sepenuhnya disesuaikan
- Pemesanan minimum: 1 set
Pertanyaan yang Sering Diajukan
Bagaimana desain putar enam stasiun meningkatkan kapasitas produksi dibandingkan dengan penutup putar satu stasiun?
Dalam sebuah pelapis satu-stasiun, Anda hanya dapat memproses satu produk pada suatu waktu ∙ memuat, mendistribusikan, memutar (10-30 detik), melepaskan ∙ menghasilkan 120-360 buah per jam paling baik.Sistem rotasi enam stasiun kami memproses enam produk secara bersamaan: sementara Stasiun 1 memuat produk baru, Stasiun 2 mendistribusikan pelapis, Stasiun 3-5 berputar dengan kecepatan dan durasi yang berbeda, dan Stasiun 6 memuat produk jadi.Semua stasiun beroperasi secara paralel, sehingga total throughput mendekati waktu siklus putaran stasiun terlambat.1,440 buah per jam peningkatan 400-900% dibandingkan dengan alternatif stasiun tunggal, dengan perhatian operator yang sama.
Bisakah setiap stasiun diprogram dengan kecepatan putaran yang berbeda atau ini adalah pengaturan global?
Masing-masing dari enam stasiun memiliki servo motor independen sendiri dan pengontrol driveAnda dapat memprogram Stasiun 1 untuk berputar pada 500 rpm selama 10 detik, Stasiun 2 pada 1.200 rpm selama 8 detik, Stasiun 3 pada 800 rpm selama 15 detik, dan seterusnya semua dalam produksi berjalan yang sama.Ini sangat berharga untuk lapisan multilayer atau saat memproses berbagai bentuk produk secara bersamaan.
Apa jenis lapisan yang dapat diterapkan dengan garis pelapis spin ini?
Sistem ini kompatibel denganLapisan penghalang berbasis air, dispersi bio-polimer (PLA, PHA, PBAT), emulsi akrilik, cat berbasis pelarut, lapisan UV-curable dan primer epoksi atau poliuretan viskositas rendahUntuk sistem air dan pelarut, sistem ekstraksi knalpot menangani uap dengan aman. Untuk pelapis yang dapat diurai UV, kami dapat mengintegrasikan stasiun pengeras UV-LED di posisi turntable khusus.
Bagaimana Anda memastikan seragam lapisan pada produk deep-draw seperti mangkuk atau cangkir?
Metode spin sentrifugal secara alami mendistribusikan lapisan dari bawah ke luar ke dinding samping.profil putaran dua tahap yang dapat disesuaikan: putaran awal kecepatan rendah untuk mendistribusikan lapisan di sepanjang permukaan bawah, diikuti dengan putaran kecepatan tinggi yang mempercepat radial, mendorong lapisan ke atas di sepanjang dinding samping.Desain perlengkapan kami juga menggabungkan dukungan bawah tertekuk yang meminimalkan area kontak, memastikan seluruh permukaan internal menerima kontak pelapis.
