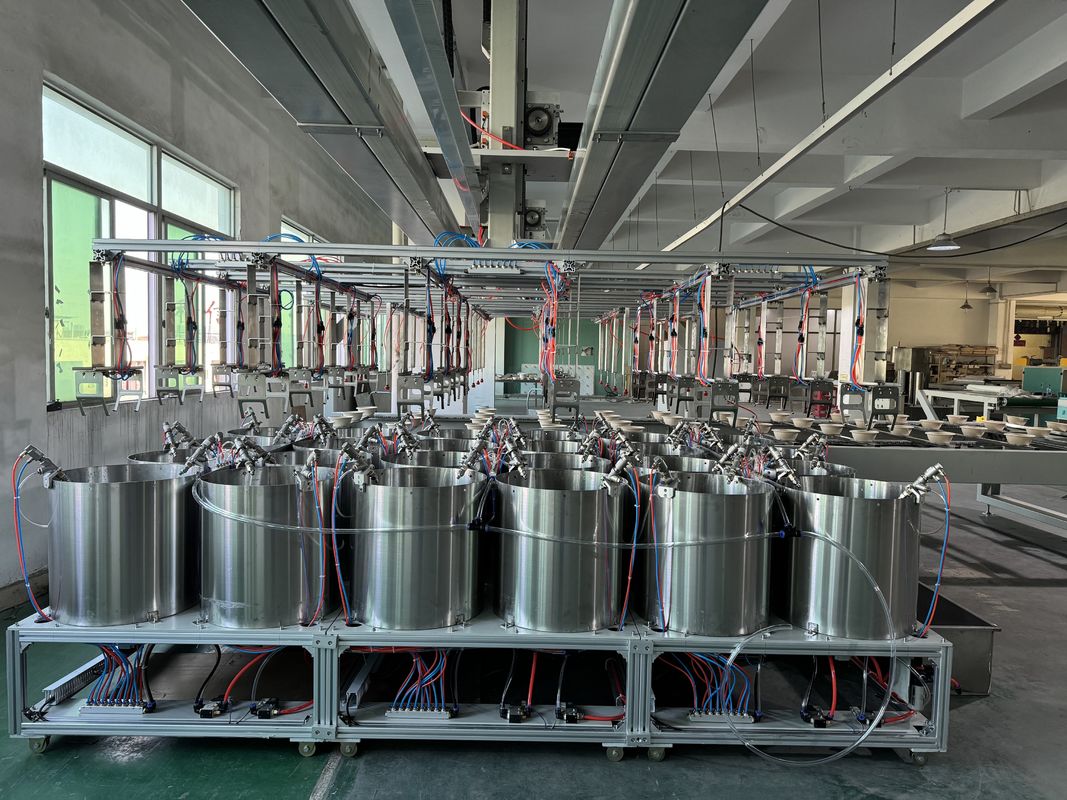

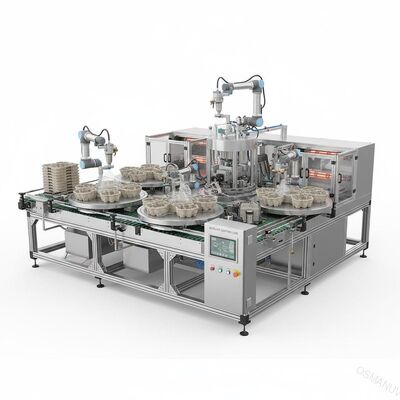

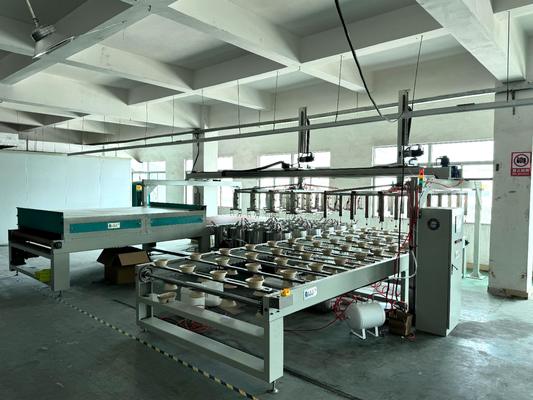

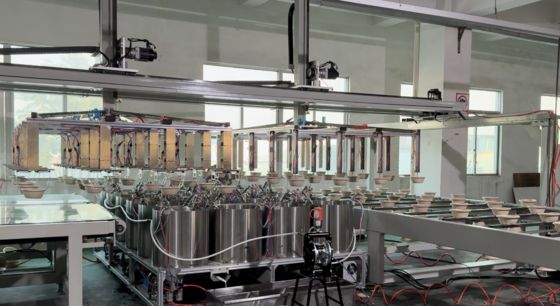

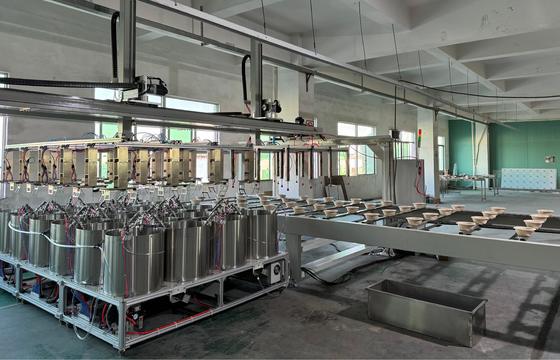

Modular High-Throughput Rotary Spin Coating Production Line untuk Barrier Internal Pulp Molded
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OSMANUV |
| Sertifikasi: | ISO9001 |
| Nomor model: | OSM-XT-500 |
| Dokumen: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | KOTAK KAYU |
| Waktu pengiriman: | 30 ~ 40 hari |
| Menyediakan kemampuan: | Perundingan |
|
Informasi Detail |
|||
| Presisi pelapis: | Presisi tinggi | Bahan: | bubur |
|---|---|---|---|
| Tipe Pelat: | Pelat gravure | Kompatibilitas Bahan: | Produk serat cetakan pulp |
| Industri yang Berlaku: | Pabrik Manufaktur | Keandalan Pelapisan: | Keandalan Tinggi |
| Kecepatan: | dapat disesuaikan | Jaminan: | 1 Tahun |
| Menyoroti: | Mesin pelapis cetakan pulp modular,Mesin pemotong putar berkinerja tinggi,Jalur produksi penghalang internal cetakan pulp |
||
Deskripsi Produk
Modular High-Throughput Rotary Spin Coating Production Line untuk Barrier Internal Pulp Molded

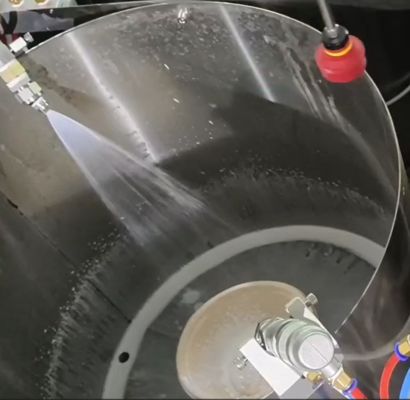

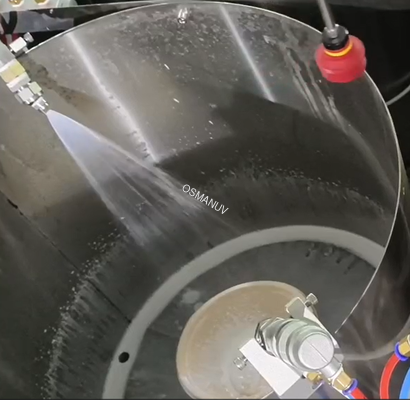

Ini.Modular High-Throughput Rotary Spin Coating Line ProduksiDirancang untuk menerapkan lapisan penghalang internal yang seragam dan berkinerja tinggi, tahan air, tahan minyak, tahan panas, pada peralatan makan dan kemasan pulp cetak.Proses pelapisan putar menggunakan gaya sentrifugal untuk menyebarkan pelapisan secara merata di permukaan interior tiga dimensi yang kompleks, menghilangkan lubang pin dan memastikan ketebalan film kering yang konsisten.
Komposisi Jalur Produksi
- Konveyor Input Otomatis√ sabuk servo-driven dengan jarak produk, terintegrasi dengan mesin cetak hulu
- Zona pra-pengolahan (Fleksibel)Pemanasan pra-IR atau stasiun plasma untuk peningkatan adhesi
- Rotary Spin Coating TurntableStasiun pengindeksan yang dapat diprogram, pengindeksan servo, akurasi penentuan posisi ±0,1 mm
- Terowongan pengeringan/pengeringan multi-zonaIR + udara panas paksa, kontrol zona independen
- Unit Pengungkapan & Pengemasan OtomatisRobot pick-and-place atau gantry dengan orientasi produk
- Kabinet Kontrol PLC TerpusatS7-1200 dengan HMI layar sentuh 10-12"
- Manajemen Resep & Logging DataEkspor USB/Ethernet, hingga 500 resep
Semua permukaan kontak produk terbuat dari stainless steel kelas makanan SUS304.dapat disesuaikan sepenuhnya.
Parameter teknis
| Parameter | Nilai / Jangkauan |
|---|---|
| Jumlah stasiun kerja | 12 / 24 / 36 stasiun (indeks rotasi,dapat disesuaikan) |
| Kapasitas produksi | 15 - 35 siklus/menit ≈ 360 - 800 pcs/jam (tergantung produk,dapat disesuaikan) |
| Ukuran produk yang berlaku (L × W × H) | Maks. 400×300×150 mm (dapat disesuaikan) |
| Keakuratan pengindeksan turntable | ±0,1 mm (penggerak harmonik servo-driven) |
| Kecepatan putaran per stasiun | 100 - 3,000 RPM (diprogram secara independen) |
| Keakuratan kecepatan putaran | ± 1 RPM (dalam beban) |
| Metode aplikasi pelapis | Pompa pengukur presisi + lapisan spin berkecepatan tinggi |
| Rentang berat / ketebalan pelapis | 5 - 25 gsm kering (bisa diatur, akurasi ± 2%) |
| Jenis pelapis yang kompatibel | Dispersi berbasis air, PE, PLA, penghalang berbasis bio, larutan bebas PFAS |
| Metode pengeringan / pengeras | Terintegrasi terowongan multi-tahap (IR + udara panas paksa) (dapat disesuaikan: hanya IR, hanya udara panas, atau UV-LED) |
| Kisaran suhu pengeringan | 40 - 150°C (pengendalian PID independen zona) |
| Efisiensi transfer pelapis | ≥ 90% (metode putaran sentrifugal) |
| Sumber daya listrik | 380V / 400V / 460V, 50/60Hz, 3 fase (dapat disesuaikan) |
| Sistem kontrol | S7‐1200 PLC dengan HMI 10-12", penyimpanan 500 resep |
| Pendaftaran data | USB, Ethernet/IP, Profinet (opsional FDA 21 CFR Bagian 11) |
| Dimensi garis keseluruhan (L × W × H) | Sekitar 12.000×3.000×2.200 mm (dapat disesuaikan) |
| Fitur keamanan | Tirai cahaya, pemberhentian darurat, penguncian kandang, perlindungan over-temp |
| Bahan | SUS304 (permukaan kontak makanan); rangka baja tugas berat dengan cat anti korosi |
| Kepatuhan | CE, ISO9001 |
Aplikasi
- Barang layanan makananPiring, mangkuk, kerang, kotak makan siang, wadah cangkir
- Tray telur dan tray produkPengecatan hambatan kelembaban untuk kemasan buah dan sayuran
- Kemasan elektronik√ baki anti-statis untuk semikonduktor, papan sirkuit, hard drive
- Kemasan industriPerlindung sudut, penjaga tepi, penopang palet
- Tray peralatan medisPengemasan penghalang yang steril
- Kemasan kosmetik√ Serat cetakan premium dan pelat tampilan
- Daftar isi bungkus obat
Opsi kustomisasi
- Jumlah stasiun yang dapat disesuaikan12, 24, atau 36 stasiun; dapat diskalakan dengan menambahkan modul turntable
- Perlengkapan produk yang dapat disesuaikan (sarang)✓ perlengkapan khusus untuk setiap bentuk produk dengan sistem perubahan cepat
- Kecepatan putaran yang dapat disesuaikan per stasiunProgram independen untuk rilis produk campuran
- Konfigurasi zona pengeringan yang dapat disesuaikanTambahkan UV-LED, ubah rasio IR/udara panas, atau mengintegrasikan bagian pendingin
- Sistem aplikasi pelapis yang dapat disesuaikanPompa peristaltik, jarum suntik presisi, atomizer putar, atau nozel semprot
- Antarmuka kontrol yang dapat disesuaikan manual, semi-otomatis, atau sepenuhnya otomatis dengan integrasi MES/ERP
- Panjang baris dan tata letak yang dapat disesuaikan∆ penempatan kompak atau conveyor diperpanjang untuk jalur skala besar
- Kompatibilitas kamar bersih yang dapat disesuaikanISO 5 sampai ISO 8 dengan penyaringan HEPA/ULPA dan kandang tekanan positif
Fitur Utama
- Pengolahan paralel dengan rotary indexing- Semua stasiun beroperasi secara bersamaan; kapasitas maksimum per ruang lantai
- Lapisan spin presisi tinggi✓ cakupan 360° yang seragam pada geometri 3D yang kompleks, tidak ada lubang pin atau garis
- Pengeringan bertahap terintegrasiIR + udara panas paksa dalam garis menghilangkan oven pengeras terpisah dan penanganan ganda
- Pergantian resep- menyimpan 500+ resep; perubahan antara keluarga produk dalam waktu <5 menit
- Kontrol tekanan loop tertutup️ memastikan berat pelapis yang konsisten (± 2%) dan ketebalan (> 95% keseragaman ketebalan)
- Efisiensi material yang tinggiPengecoran spin mencapai ≥ 90% transfer material, secara drastis mengurangi limbah dibandingkan dengan semprotan
- Konstruksi modular tugas berat✓ dapat diskalakan dari 12 hingga 36 stasiun; dapat diperluas melalui bagian turntable berbolt
- Pelacakan data penuh¢ mencatat batch kecepatan, suhu, dan berat pelapis untuk kepatuhan QC
- Desain hemat energi
- Perubahan perlengkapan tanpa alat
Dukungan dan Layanan
- Dukungan teknis gratis seumur hidupTelepon, email, panggilan video
- Pemasangan dan pengoperasian di lokasi- insinyur yang tersedia di seluruh dunia (2-3 minggu di lokasi)
- Pelatihan Operator & PemeliharaanPelatihan 5-10 hari di tempat termasuk
- Jaminan komprehensif 2 tahun- pada drive turntable, mesin putar, PLC, pompa, dan semua elektronik
- Pasokan suku cadang- Jaminan selama 10+ tahun; pengiriman ekspres global 48 jam
- Kontrak pemeliharaan pencegahan inspeksi tahunan di tempat, kalibrasi motor, rekonstruksi pompa, verifikasi sensor
- Pengujian sampel gratis & pengembangan prosesKami akan mengirimkan laporan optimasi lengkap.
- Diagnosis jarak jauhAkses VPN ke PLC untuk pemecahan masalah secara real-time, pembaruan perangkat lunak, dan penyesuaian parameter
Pengemasan dan Pengiriman
- Dikemas dalam peti kayu ekspor berat dengan film anti karat VCI, kantong pengering, indikator kejut dan bantalan busa khusus
- Dikirim dalam bagian modular (persatuan turntable, bagian conveyor, terowongan pengeringan, kabinet kontrol) untuk memuat kontainer (40ft kontainer HC disarankan)
- Komponen kontrol sensitif (PLC, HMI, kamera) dikemas secara terpisah dengan perlindungan anti-statis anti-kejut
- Termasuk: manual bahasa Inggris, sertifikat CE, skema listrik, sertifikat kalibrasi (kecepatan putaran, volume pompa, sensor suhu), kit alat, kit suku cadang lengkap
- Kondisi pengiriman: FOB / CIF / DAP / DDP melalui laut, pengiriman udara untuk komponen sensitif
- Waktu pengiriman: 35 hari untuk 12 stasiun; 50-70 hari untuk jalur 24 atau 36 stasiun yang sepenuhnya disesuaikan
- Pemesanan minimum: 1 set
Pertanyaan yang Sering Diajukan
T1: Apa kapasitas produksi khas dari jalur pelapis putar putar ini?
A1: Kapasitas produksi berkisar antara 360-800 buah per jam untuk konfigurasi 24 stasiun (15-35 siklus/menit, tergantung pada produk).000 keping per jamKapasitasnya adalahdapat disesuaikan sepenuhnyaBerdasarkan volume produksi target Anda.
T2: Dapatkah jalur ini menangani beberapa bentuk produk dalam produksi yang sama?
A2: Ya, dengandapat disesuaikanSistem perlengkapan perubahan cepat. Setiap bentuk produk memiliki pelat sarang khusus. Perubahan membutuhkan waktu kurang dari 5 menit dengan mengganti pelat sarang dan memilih resep yang sesuai dari HMI.Stasiun turntable juga dapat dikonfigurasi untuk menjalankan produk campuran jika ketinggian perlengkapan dan parameter putar memungkinkan.
T3: Jenis pelapis apa yang kompatibel dengan proses pelapis spin?
A3: Jalur ini kompatibel dengan dispersi berbasis air (PE, PLA, polimer berbasis bio), lapisan penghalang bebas PFAS, emulsi tahan minyak, dan aditif fungsional (anti-statis).Untuk lapisan berbasis pelarut, kita dapat meningkatkan kandang dengan listrik tahan ledakan dan peningkatan knalpotdapat disesuaikanpilihan.
Q4: Bagaimana lapisan spin dibandingkan dengan lapisan semprot dalam hal limbah material dan keseragaman cakupan?
A4: Lapisan spin mencapai efisiensi transfer ≥ 90% (bahan yang diterapkan vs bahan yang digunakan) ∼signifikan lebih tinggi daripada semprotan udara (40-60%).Kekuatan sentrifugal menyebar lapisan secara merata di semua permukaan internalUntuk lapisan penghalang bernilai tinggi (misalnya, polimer berbasis bio),Lapisan spin dapat mengurangi biaya bahan sebesar 30-50%.
Q5: Dapatkah jalur ini diintegrasikan dengan mesin cetak pulp saya yang ada?
A5: Tentu saja. ketinggian, orientasi, dan sinyal sinkronisasi konveyor input (kontak kering, Ethernet / IP)dapat disesuaikan sepenuhnyaKami juga dapat mengintegrasikan robot pick-and-place untuk transfer langsung dari press ke turntable.
