Pelapis Spin 24 Stasiun Otomatis dengan Dispensasi & Kecepatan Spin yang Dapat Dikustomisasi untuk Keseragaman Tinggi dan Zero Kontaminasi silang
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OSMANUV |
| Sertifikasi: | ISO9001 |
| Nomor model: | Spesifikasi |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | Kemasan kayu |
| Waktu pengiriman: | 30 hari |
| Menyediakan kemampuan: | Perundingan |
|
Informasi Detail |
|||
| Daya Tahan Lapisan: | Daya Tahan Tinggi | Sumber Cahaya: | IR Light |
|---|---|---|---|
| Penggunaan: | Printer Kertas Label Printer Printer Kartu | Ketebalan lapisan: | dapat disesuaikan |
| Model: | OSM-XT-450T | Kapasitas produktif: | 4800pcs/8h |

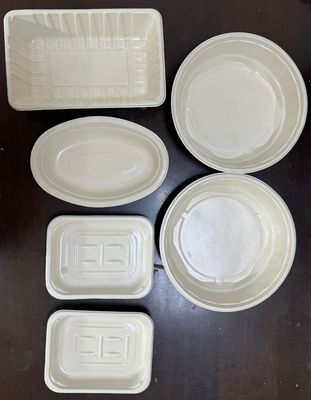

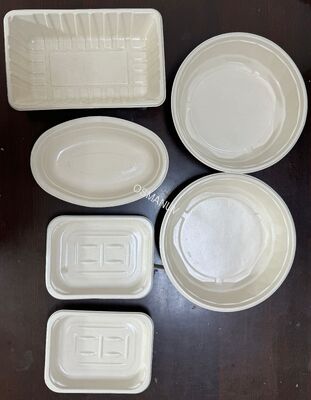

| nilai jual utama: | Lapisan Pulp Molded | Kekuatan kerja: | 2.4kw |
| Menyoroti: | Penutup putar otomatis penuh,24 stasiun cetakan pulp coating,disesuaikan dispensasi putar coating |
||
Deskripsi Produk

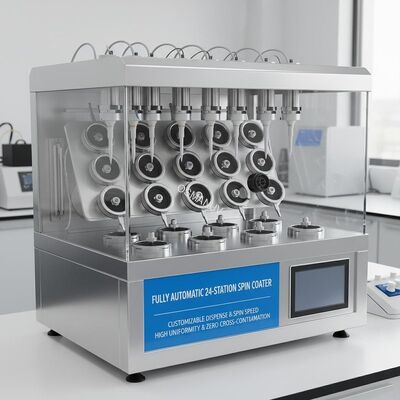

PROSESOR 24-SPIN SEPENUHNYA OTOMATIS UNTUK R&D KE PRODUKSI | KECEPATAN DISPENSE & SPIN YANG DAPAT DISESUAIKAN
Inipelapis putar 24 stasiundirancang untuk deposisi film tipis otomatis dengan throughput tinggi. Masing-masing dari 24 posisi pelapisan independen dapat diisi dengan media hingga diameter 200 mm (atau 156×156 mm persegi). Sistem secara berurutan menyelesaikan langkah-langkah pelepasan, percepatan, penahan putaran, dan pelepasan tepi-manik melalui adatabase resep yang dapat disesuaikan.
Keuntungan Utama

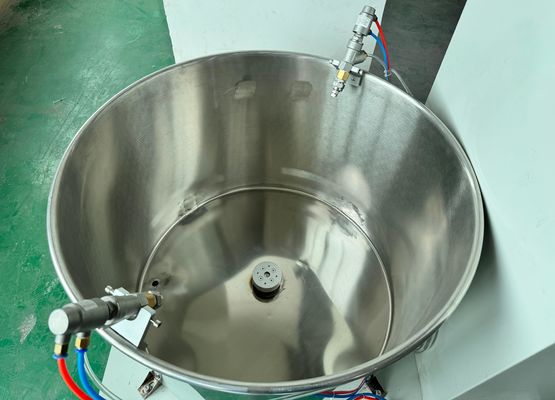

- Nol kontaminasi silang- mangkuk dan knalpot individual untuk setiap stasiun
- Keseragaman tinggi< ±3% pada 3000 rpm di semua stasiun
- Kustomisasi penuh- bahan substrat (Si, kaca, polimer, logam), pembersihan gas (N₂, udara kering bersih), dan langkah pembilasan pasca pemerasan
Parameter Teknis
| Parameter | Nilai Standar | Rentang yang Dapat Disesuaikan |
|---|---|---|
| Jumlah stasiun | 24 | 12/16/24/32 (dapat disesuaikan) |
| Ukuran media maksimal | Diameter 200 mm atau persegi 156×156 mm | 50 - 300 mm (chuck dapat disesuaikan) |
| Rentang kecepatan putaran | 0 - 6000 rpm | 0 - 10.000 rpm |
| Akurasi kecepatan | ±1 rpm | -- |
| Akselerasi putaran | 200 - 10.000 rpm/dtk | dapat disesuaikan hingga 20.000 rpm/s |
| Keseragaman lapisan | < ±3% @3000 rpm | ±2% tersedia |
| Gas proses | 1 saluran (N₂) | 2 - 4 saluran gas (dapat disesuaikan) |
| Jenis pengeluaran | Statis / dinamis | Hingga 3 langkah penyaluran per resep |
| Aliran buang per stasiun | 45 m³/jam | 30 - 80 m³/jam (dapat disesuaikan) |
| Lingkungan | Kompatibel dengan ruang bersih kelas 10 | Opsi kelas 1 |
| Catu daya | 400V / 50Hz / 3P | 208V - 480V (dapat disesuaikan) |
| Dimensi mesin (L×D×T) | 2100×1200×1900mm | lebar/kedalamandapat disesuaikan |

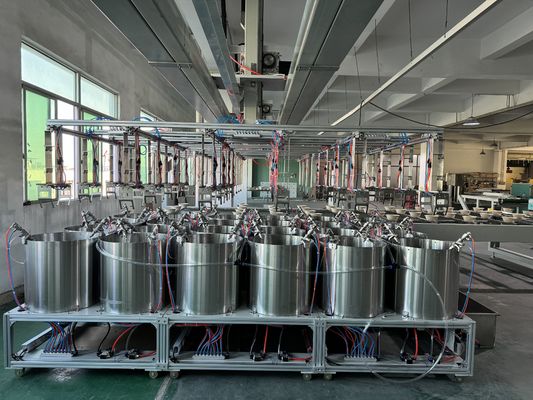

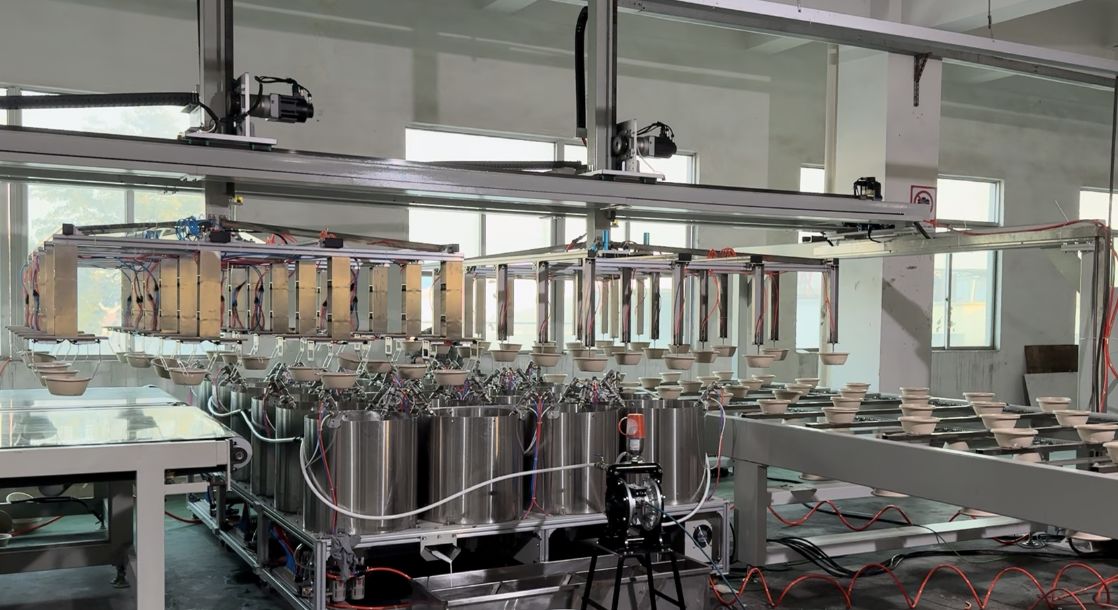

Integrasi Lini Produksi
Ketika diintegrasikan ke dalam jalur pelapisan, spin coater 24 stasiun biasanya bekerja dengan:
- Pemuat / pembongkaran(majalah-ke-majalah atau kaset-ke-kaset) -antarmuka yang dapat disesuaikan
- Stasiun pra-penyelarasan- penyelarasan tepi/takik opsional
- pelapis putar 24 stasiun- satuan utama
- Penghilang manik tepi (EBR)- stasiun terintegrasi atau terpisah
- Piring panggang pasca pelapisan- hotplate atau IR (dapat diprogram)
- Stasiun pendingin- aktif atau pasif
- Sistem pengeluaran bahan kimia sentral- 1-12 botol dengan isi ulang otomatis
- Sistem pemulihan knalpot & pelarut- dapat disesuaikan untuk photoresist, PI, PMMA, dll.
Aplikasi
- Semikonduktor- lapisan photoresist (i-line, KrF, ArF)
- Sel surya perovskit- pengendapan seragam area luas
- OLED / QLED- lapisan injeksi/transportasi lubang
- MEMS & mikrofluida- SU-8, PDMS, pelapis polimer
- Litbang & jalur percontohan- pengembangan proses multi-substrat
- Substrat kaca / safir / keramik- planarisasi permukaan
- Baterai litium- lapisan bubur pada separator atau elektroda
Opsi Kustomisasi
IniSpin coater 24 stasiun sangat dapat disesuaikandalam aspek berikut:
- Ukuran & bentuk substrat- potongan bulat, persegi, persegi panjang, atau khusus
- Desain chuck- vakum, penjepit mekanis, atau chuck elektrostatis
- Bahan mangkuk- PP, PVDF, PTFE, atau baja tahan karat (untuk pelarut agresif)
- Keluarkan nozel- hingga 3 nozel independen per stasiun,gerakan XY yang dapat disesuaikan
- Gas proses- N₂, udara kering bersih, Ar, atau gas pembentuk
- Bilas bagian belakang & pelepasan manik tepi- dapat diprogram
- Perpustakaan resep- penyimpanan tak terbatas untuk 1000+ resep khusus
- Antarmuka- SMEMA, SECS/GEM, OPC-UA, atau Modbus TCP
- Keamanan- Konfigurasi tahan ledakan untuk pelarut yang mudah terbakar
Fitur Utama
- Pemantauan stasiun independen- setiap stasiun melacak tren ketebalan film dan riwayat alarm
- Interlock tutup aktif- Mencegah pengoperasian saat penutup mangkuk terbuka
- Penangkap tetesan pelarut- mengurangi frekuensi perawatan
- Unduh resep cepat- <1 detik untuk mengubah seluruh 24 stasiun
- Pencatatan data- Ekspor CSV per stasiun (kecepatan putaran vs waktu)
- Desain getaran rendah- <0,5 µm/s² pada kecepatan maksimum
- Modus hemat energi- Kecepatan buang otomatis berkurang saat idle
Dukungan dan Layanan
- Panduan instalasi jarak jauh- termasuk pengaturan panggilan video
- dukungan teknis 24/7- tim teknik siap dipanggil (Bahasa Inggris/Mandarin)
- Pelatihan di tempat- opsional (3 hari)
- Garansi 12 bulan- Dapat diperpanjang hingga 36 bulan
- Ketersediaan suku cadang- Garansi 5 tahun
- Dukungan pengembangan proses- optimasi resep gratis untuk materi Anda
Pengepakan dan Pengiriman
| Barang | Metode |
|---|---|
| Sedang mengemas | Tersegel vakum + busa anti-statis + peti kayu lapis (perlindungan korosi VCI) |
| Istilah pengiriman | FOB / CIF / DDP (pilih di penawaran) |
| Waktu memimpin | 45 - 60 hari kerja (disesuaikan: +15 hari) |
| Mengangkut | Kontainer HC 40' (1 unit per kontainer) atau angkutan udara untuk pesanan mendesak |
| Dokumen | Faktur komersial, daftar pengepakan, deklarasi CE, manual pengoperasian (digital + cetak) |
Pertanyaan yang Sering Diajukan
Q1: Dapatkah media yang berbeda dilapisi secara bersamaan di stasiun yang berbeda?
A: Ya, tiap stasiun beroperasi secara independen. Misalnya, stasiun 1-6 dapat melapisi wafer berukuran 4 inci, sedangkan stasiun 7-12 melapisi wafer berukuran 6 inci --sepenuhnya dapat disesuaikan.
Q2: Apakah mesin mendukung material dengan viskositas tinggi (>1000 cP)?
J: Ya. Kami menyediakandapat disesuaikanmotor putaran lambat dan torsi tinggi (hingga 1,5 N*m) untuk photoresist atau polimida tebal.
Q3: Berapa lama waktu yang dibutuhkan untuk beralih dari satu photoresist ke photoresist lainnya?
J: Dengan opsionaldesain mangkuk cepat bersih yang dapat disesuaikan, pergantian <10 menit per stasiun. Saluran kimia sentral dapat dibilas secara otomatis.
